HRWG-15型交流线路绝缘子串电压分布测量表
|
|
| |
(交流低零值绝缘子带电检测仪) |
|
| |
HRWG-15型表主要用于交流线路1～500kV的带电测量过线塔的绝缘子串的电压分布值和运行状况,低值和零值绝缘子的检测及检出,及早并及时发现和解除安全隐患,
确保输电线路的可靠安全运行。也可用于试验室内各种1～35kV以及交流电压的测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。 |
|
| |
HRWG-15型交流线路绝缘子串电压分布测量表检测仪,(HRWG-11型交流低零值绝缘子带电检测仪，HRWG-12型交流线路绝缘子串电压分布测量表)说明：HRWG-15型检测仪表为HRWG-11
型和HRWG-12型的综合型产品。 |
|
| |
原 理 |
|
| |
HRWG-15型表采用静电式结构，将被测电压变成进行测量。因而阻抗高，对于被测量系统的影响最小。被测出的信号经内部放大处理，最后以电压值的形式，由LCD数字显示输出。因此测量时操作迅速，简单明了。 |
|
| |
使 用 方 法 |
|
| |

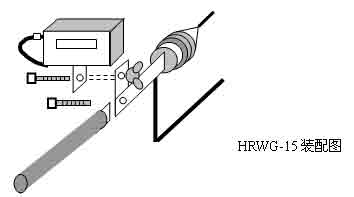

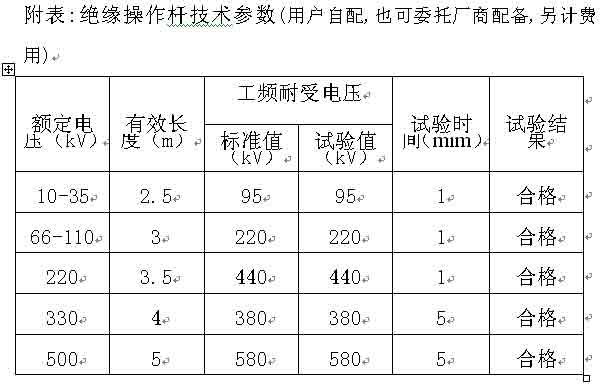

参照装配图，组装HRWG-15仪表。用M8螺丝将HRWG-15表装于绝缘操作杆上，杆的长度应符合带电作业的规定，见附表。调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。 |
|
| |
 |
|
| |
主 要 技 术 参 数 |
|
| |
测量范围：1~30kV
精 度：1级
极间耐压：40kV
极间电容：2pf
输出形式：液晶数字显示
电 源：DC9V 6F22×1节（200）小时
体 积：140×170×180（mm）
重 量：500g
|
|
| |
注 意 事 项 |
|
| |
跟更换电池时，将显示盒的前后两部分拉开便可更换。
用户可以调整显示盒内的调整电位器进行校验调整。
本仪器保修三年。表头切勿交叉使用
|
|
| |
 |
|
