前 言

  SF6密度继电器校验的必要性
    SF6开关是电力系统中已经被广泛的应用的电器。而其的可靠运行也成为电力系统稳定供电的重要保障之一。SF6密度继电器是在安装在SF6开关上用来监测SF6气体密度变化的唯一手段。因此SF6密度继电器的好坏直接关系着开关是否能够正常运行。因此DL/T596-1996《电力设备预防性试验规程》规定要定期对SF6密度继电器进行校验。
    原文：各SF6电气开关使用单位应定期对SF6气体密度控制器进行校验。
    ——《电力设备预防性试验规程》
    仪器校验的原理：密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。
    闭锁回复值校验：通常是在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。
   报警回复值校验：继续给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。
    超压回复值校验：继续给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。
    报警值校验：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。
闭锁值校验：继续给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。
   超压值校验：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值

  一、仪器概述
      HRMJC型智能型SF6密度继电器校验仪，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、安全运行、预试和维护提供方便。
    在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。型智能型SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。本仪器除可对SF6密度继电器校验外，还具有对压力表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。

  二、主要功能及特点
  1. HRMJC型智能型SF6密度继电器校验仪采用高精度单片机为核心自动化程度高、重复性好、可靠性高
2. 仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单，一目了然（5寸真彩屏）。
3. 仪器自动采集温度、压力测量和20℃压力的换算。并且时时显示温度、环境温度下的压力、及转换到20℃时的压力值。彻底解决了SF6密度继电器现场校验的难题。
4. 所有测试过程为自动测量，避免了由于人为因素而产生的误差。
5. 仪器有数据存储功能（可存储100组数据）并具有掉电数据保护功能，已方便以后对测量数据的查询。
6. 仪器可以在任意环境温度下对常温压力表和密度表进行校验。
7. 仪器管路全部采用快速接头，连接方便而且校验过程中不浪费气体。
8. 仪器内部具有时钟功能，也可在线对时钟进行修正。
9. 仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度
10. 中文菜单界面，人机友好，操作简便。
11. 仪器采用0.2级高精度压力传感器和世界磁流体技术产品。
12. 仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验
13. 采用高容量内置电池，屏幕时时显示电池电量，极大的方便了现场校验工作可连续使用8小时以上。
14. 仪器具有带电测试（既测试是不用拆掉信号线）,在信号线带有DC:110V/220V的情况下可以进行测试。

  三、主要技术参数
  1 测量方式：自动测量
2 工作电源：AC220V±10% 50Hz DC12V （内置电源）
2 测量精度：0.25 级
3 显示方式：5寸真彩液晶显示
4 测量范围：0～0.9Mpa
5 压力显示分辨率：0.001 Mpa
6 仪器使用温度：-30～60℃ （最佳使用温度 5～50℃）
7 存储容量：100组
8 输入方式：金融系统专用金属键盘
9 打印方式：高速针打
10 温度范围：-50℃～125℃ 精度0.1℃
11 仪器重量：主机 5.0Kg
12 主机外形尺寸： 长420mm×宽285mm×高200mm
附件箱外形尺寸：长420mm×宽350mm×高200mm

  四、操作方法
  准备工作
1、 现场校验SF6密度继电器时，先要观察测量继电器的控制电源是否断开，如果在断开的情况下信号线要接到测试一口。如果在控制电源没有断开的情况下要将测试线接到测试二口并且先要测量控制电源的正负极，按信号线的正负极接好。
2、 用信号线上的红色鳄鱼夹连接密度控制器的报警端子，黑色鳄鱼夹连接闭锁端子，绿色鳄鱼夹连接超压端子，另一头与仪器面板上的信号采集连接。（如果是带电测量的情况下要注意正负极的区分以免无法测试）。
3、 用仪器自带的专用气路先将气瓶和仪器的进气口相连。再将被校SF6密度继电器连接或待校验压力表和密度表和仪器的测试口连接。如果是仪器自校时要将高精度压力表接入到气体回路中。

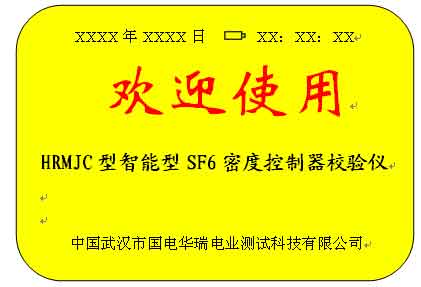

4、 检查确认各部连接正确。打开仪器电源进入测量界面。先观察仪器内部电池是否有电，如果电量不够需采用外接交流220V为仪器供电（用220V工作的同时也在为内部电池充电）

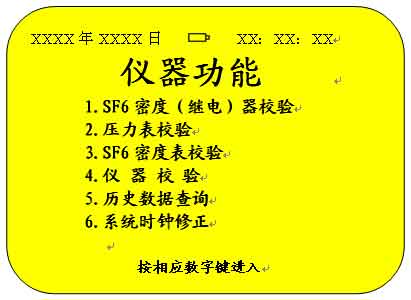

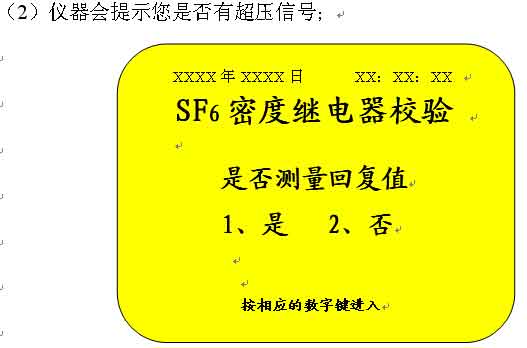

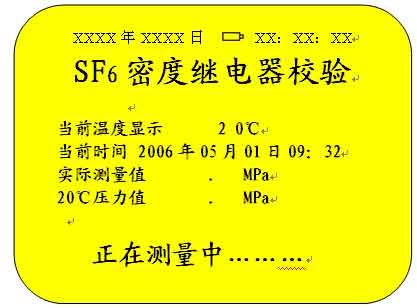

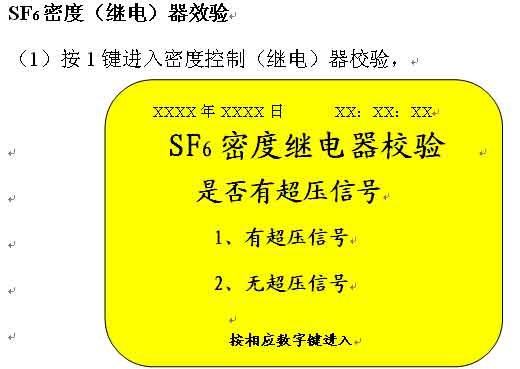

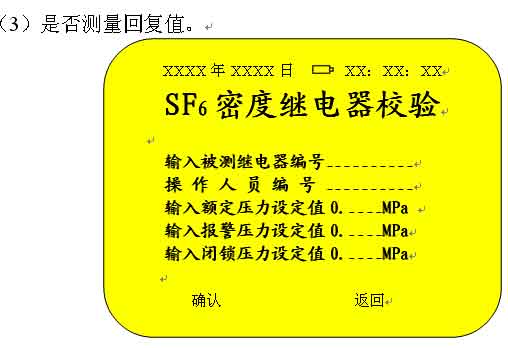

5、 进入主菜单后按屏幕提示进行操作即可（操作过程中一定要按屏幕提示进行）








  按相应键再进入下一步操作：
1 继续：继续其他待校校验密度继电器
2 重测：将被校继电器在重新校验一次
3 打印：打印测试报告
4 退出：返回到仪器主页面

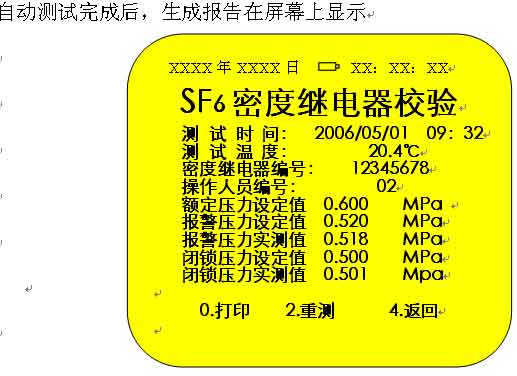

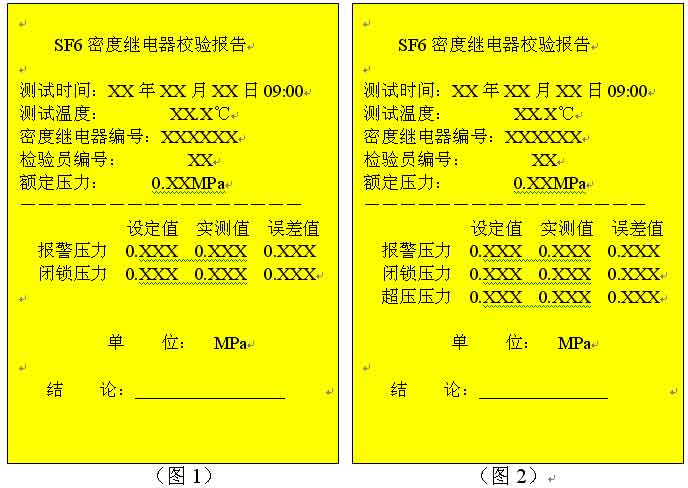

  （图1）无超压信号 不测量回复值时报告
（图2）有超压信号 不测量回复值时报告

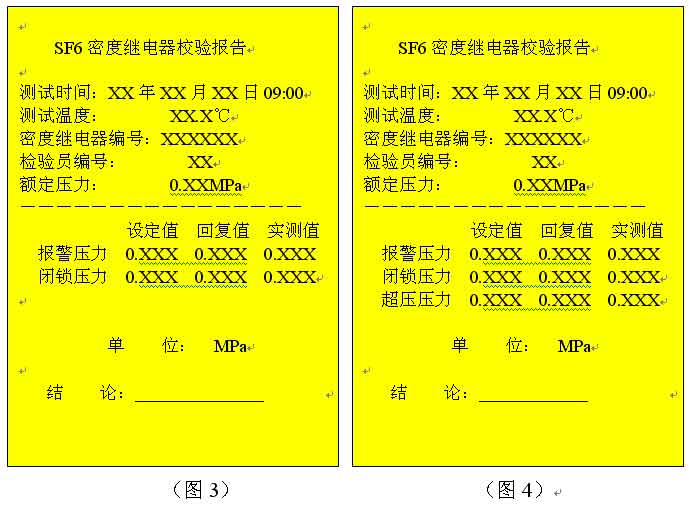

（图3）无超压信号 测量回复值时报告
（图4）有超压信号 测量回复值时报告

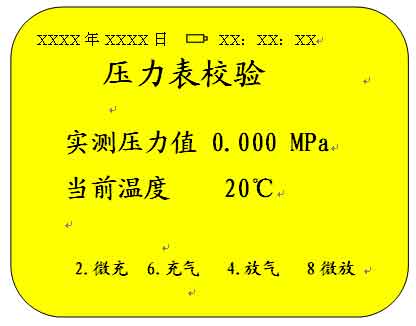

  压力表校验
在主菜单中选择2键进入压力表表校验功能
先将被校压力表正确的连接到测试回路。 按充气、放气进行升压降压，按微冲、微放进行精确调整


      操作人员观察此时被校压力表的读数和仪器显示比较并记录，来分析被校压力表误差。 按重测键进行重测，按返回键返回上一级菜单。

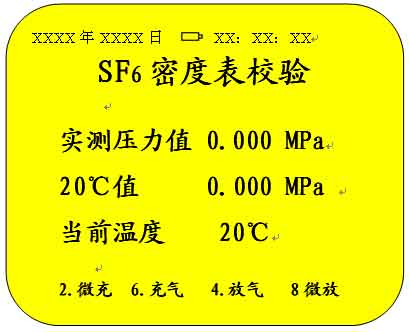

密度表校验：
    密度表校验操作过程和压力表校验相同。密度表校验输入的校验点的压力值是在环境温度下转换到20℃时的压力值，因此操作人员只是观察仪器显示和被校密度表的指示刻度之间的误差即可。


  仪器自校（压力校验）

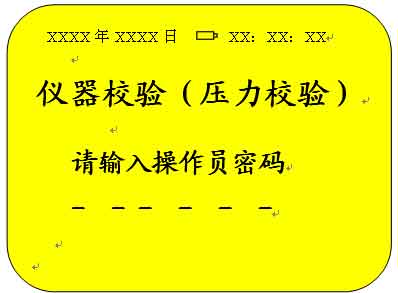

（1） 在主菜单中按4键进入仪器校验（压力校验）功能


  （2） 输入密码，按确认键，按返回键返回主菜单。密码正确后，进入下一级菜单，若密码错误，则需重新输入正确密码才能校验。

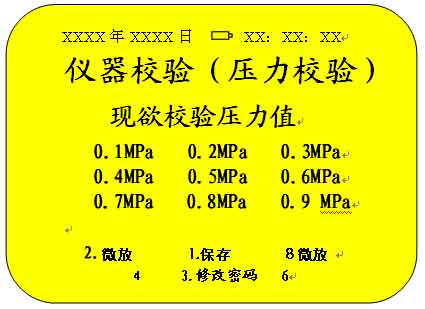

  （3） 先将高精度压力表连接到仪器的测试回路中。输入要校验点压力值。输入完毕后“确认”进入校验。仪器先充气到第一个被校压力点，此时观察高精度压力表指针，利用仪器“微充”“微放”是高精度压力表指针到达设定值刻度后按“确认”，在校验下一个校验点。全部校验完成后，按“保存”保存校验结果 “退出”不保存结果返回主页面。

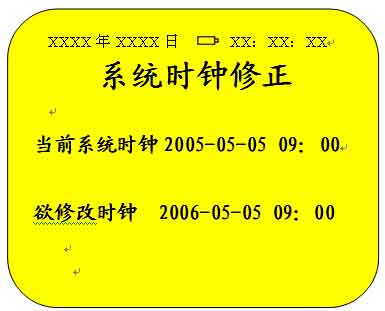

  系统时钟修正
      进入系统时钟修正后，输入新的时钟，按“确认”确认修改时钟， “返回”返回主菜单，系统时钟不变

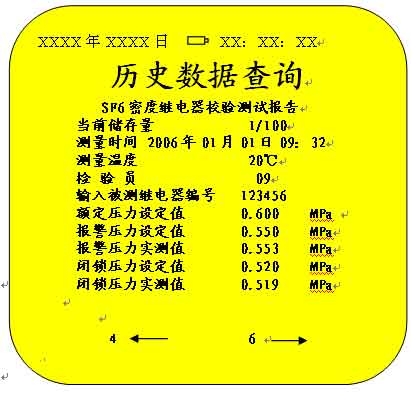

  历史数据查询

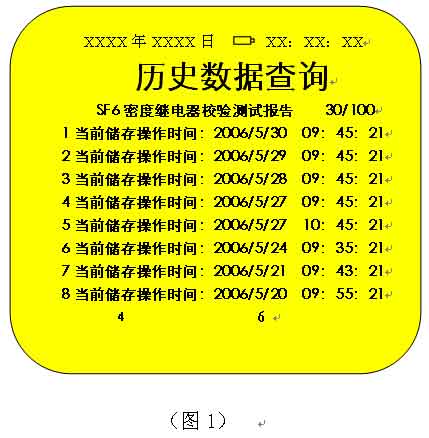

    进入历史数据查询功能后。屏幕最多可一次显示8条信息（信息是按时间顺序排列的，图1所示）。选中想查看的信息的前的数字即可查看完整的测试报告，（图2所示）



  五、注意事项
  6.1 使用前应先检查内置电源是否欠压，如欠压应及时充电。第一次使用时，应先将电池用完（仪器发出连续蜂鸣声）再充电。长期不使用，3个月应充放电一次，以延长电池寿命。
6.2 当被校密度继电器所处环境温度与校验仪温度有差异时，要让两者处于同处一地，温度相同，保证校验精度。
6.3 本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。
6.4 本仪器自校功能的设计是为了便于中试人员或使用单位专业调校人员使用，如非专业人员使用此功能会影响仪器的精度

  六、标准配置
  主 机 1台
附件箱 1个
电源线 1根
打印纸 2卷
合格证 1份
使用说明书 1套
管路（含进口快速插头） 3根
信号传输线 1根
转换接头 1套
便携式SF6气瓶 1套
气瓶充气连接装置 1套

  七、售后服务
  1. 本公司对产品实行三包。凡用户在遵守使用原则的情况下，确因制造质量所引起不能正常工作，公司负责包修、包换、包退。
2. 产品的保修期为壹年，用户从实际收到货物开始计算。凡在保修期内出现问题，公司负责维修。
3. 用户可随时将仪器的使用情况或意见告知本公司。


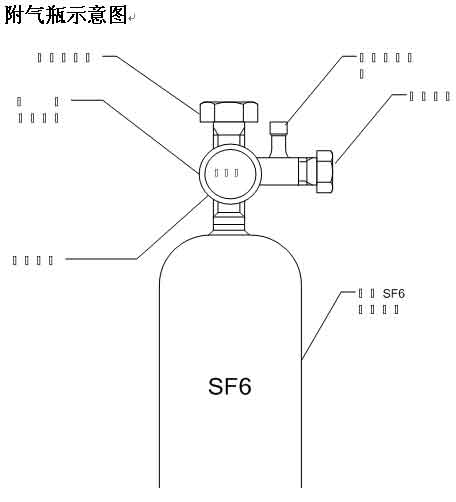

  气瓶使用方法：
1.在进行测试前首先检查气瓶内有无气体，首先将出气阀门关闭，打开总阀门，压力表的指示值即是瓶内压力，（如瓶内气体低于0.6MPa时，需对气瓶进行充气后方可使用）
2.测试准备完毕后，将仪器所配专用管路与气瓶连接好，依次打开总阀门、出气阀门，即可使用。测试完毕后，首先关闭总阀门利用仪器的快速排气功能将管路内的残余气体排净关闭出气阀门即可。
气瓶充气方法：
公司在出厂前已经将气体充满，如用完后可以用公司装用充气连接装置对气瓶进行充气，
1. 关闭气瓶出气阀门，总阀门。把充气连接装置一段与气瓶连接，另一端与气源连接，依次将气源的阀门、气瓶的总阀门打开，观察气瓶上的压力标是否缓慢上升。
2. 待充满后，依次关闭气瓶总阀门、气源阀门，将气瓶充气口关闭拧紧即可。
若仪器出现故障，请及时与本公司联系，不得私自拆卸。
