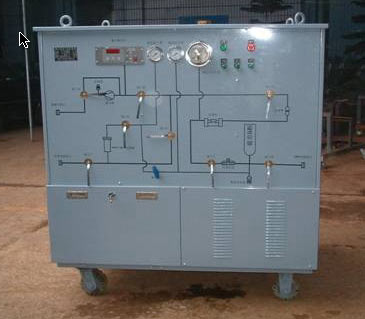

HRLH1-10Y-10-30型移动式SF6气体回收充气装置 |
|
| |
|
|
| |
产品使用条件: |
|
| |
执行标准: 机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准
使用型式：冷冻液化回收、风冷、移动式,户内、户外使用
工作环境温度：-10℃～+45℃, 相对湿度：≤90%, 海拔高度:2000m
SF6容器(储量: 液态)：储存容器:1 m3 , 贮罐容积:30，50，100，150，200～2000kg
最大消耗功率：≤3～15kW，电源三相交流380V，50Hz |
|
| |
产品功能与用途: |
|
| |
SF6气体回收装置的用途：HRLH1-10Y-10-30型移动式SF6气体回收充气装置主要用于发电厂、送变电工程公司、超高压输变电站、SF6电器开关制造厂等部门。用于SF6电器产品在安装、调试及检修时使用的辅助设备，可对上述产品进行抽真空、充气、回收净化SF6气体、储存SF6气体之用，除去超标的水分、油份、尘埃等杂质，提升绝缘性能。
SF6气体回收装置的工作原理是用于主机将设备气室内的SF6气体抽出并压缩至临界压力，使其成为液体后存入贮罐中贮存。在开关室需要时，将贮罐中的气体回充到设备室内。其中还含有干燥系统、净化系统，保证回收的SF6气体中的含水量、含油量及杂质达到国家标准。同时还含有抽真空系统，保证设备中尽量不混入空气和杂质。可用于别的气体使用。
|
|
| |
主要技术参数:
|
|
| |
1.最高储气压力：4.0Mpa
2.回收气体压力：初压≤0.7MPa（ 20℃）,终压≤0.05Mpa, 残压达到10×133Pa
3.回收气体速度：将设备容积为1m3，气压为0.7Mpa的SF6气体回收到容积为 1m3，初压为2MPa的贮罐中，气体回收时间为：设备中残压达到0.05Mpa时不超过0.5～1h。设备中残压达到10×133Pa时不超过1～2h。
4.充气速度：对初压低于133Pa的1m3容器充SF6气体至0.7Mpa时充气时间不超过0.2h。充气速度：≤10m3/h, 5m3/h.
5.真空速度：对容积为1m3、初压0.1Mpa的容器抽真空至133Pa，速度：≤10m3/h, 5m3/h.
6.装置本身极限真空度：≤10Pa
7.装置的真空度保持：在133Pa压力下保持24h，真空度上升小于400Pa。
8.净化气体湿度控制：当气源的六氟化硫气体湿度为:≥1000μL/L时，经一次回收后的气体湿度应低于: ＜80μL/L。
净化气体质量控制：a.油分控制：＜10μg/g
b.尘埃控制：粒径 ＜20μm
c.装置年泄漏率：＜1％
d.装置平均无故障时间≥1000h
e.累积无故障运行时间≥5000h
f.噪音≤70dB
9.净重: 400kg
10.外型尺寸:1420×830×1240(H)mm
|
|
| |
回收装置主要功能： |
|
| |
（1）对装置本体以及电器设备，储罐等进行抽真空和真空度测量。
（2）回收电器设备中的SF6气体。
（3）对回收和回充的SF6气体进行干燥净化处理。
（4）给电器开关回充SF6气体。
（5）对SF6气体进行压缩液态存储。
|
|
| |
规则说明: |
|
| |
1."HR"为我所和公司的产品型号代码与标志.
2."LH1"中"L"为六氟化硫的简称,"H1"为回收装置的简称和设计序号.
3."10"为回收充气压缩机的排气量.
4."Y"为液态贮存.
5. "10"为真空泵的抽速
6. "30"代表贮存容器的容量为30公斤
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
