HRKZX(Q)/T(Q)系列全自动高压试验测量控制箱(台) |
|
| |
一、概述 |
|
| |
本产品是我公司生产的轻型高压试验变压器的专用配套设备，该测量控制箱、测量控制台具有自动化程度高、可进行交(直)流高电压试验、使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、水电工程、大型厂矿、冶金、发电厂、石油化工、铁路等需要电力维修部门的必备设备。
该产品采用微电脑可编程测控自动处理技术，全部运行功能过程参数及保护可提前进行预定设置，数字式大屏幕,全中文界面菜单选项，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。可手动和全自动方式进行高电压测试,本厂设计生产的高压试验变压器全自动测量控制箱、测量控制台是高压试验设备数控操作(箱)台的升级换代产品，特别适用于无局放工频高压试验的自动控制。能够使高压试验轻松完成。
|
|
| |

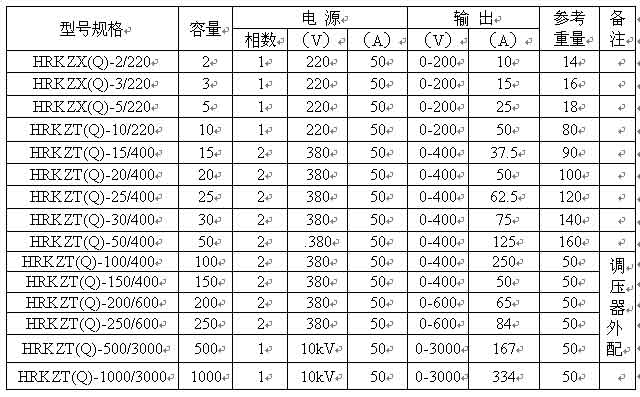

二、产品系列 ： |
|
| |
-T(Q)_1.jpg) |
|
| |

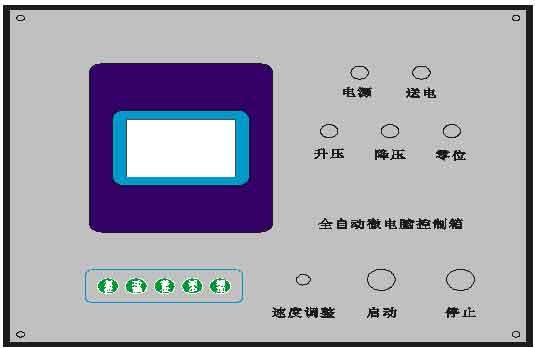

三、板面示意图： |
|
| |
-T(Q)_2.jpg) |
|
| |
四、外部连线示意图： |
|
| |
-T(Q)_3.jpg) |
|
| |
五、主要特点 |
|
| |
1、电压、电流、预值三组数据同屏液晶显示，带背光，读数清晰、直观。
2、全中文界面，操作简单明了，适用面广。
3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性。
4、全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便。
5、按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如。
6、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
7、自带五路输出，可用于过流、过压、故障保护,手动自动、输出信号、升压信号控制等用于不同场合
|
|
| |
六、主要技术参数 |
|
| |
输入信号: 交流电流0～5A、交流电压0～200V
输入信号: 直流电压0~10V
输出信号: 直流电压0~10V
输出开关量:手动常开、自动常闭、无故障常闭
测量范围: 0 ～ 9999 字
测量精度: 0.5％FS ±2 字
显示方式:液晶显示，带背光
输出方式:四组（过流、过压、升压、降压）继电器输出，同时显示器上显示相应的字母
输出精度: 1.0%± 1 字
输出信号: AC220V/3A DC24V/5A 阻性负载
设定方式:面板轻触式按键数字设定 设定值断电永久保持
保护方式:工作异常自动复位 欠压自动复位
使用环境:环境温度 -5～50 ℃ 相对湿度 ≤85 RH
电源电压: AC220V ±15%, 50 Hz±2 Hz 避免强腐蚀气体
|
|
| |

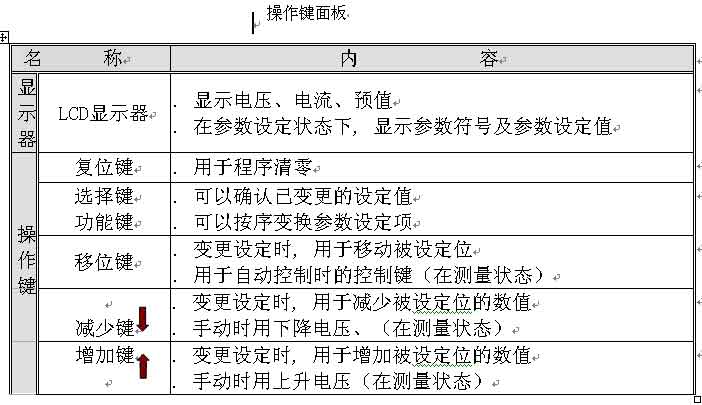

七、键盘说明 |
|
| |
-T(Q)_4.jpg) |
|
| |
-T(Q)_5.jpg) |
|
| |
高压试验台分为:微机型和非微机型全自动高压试验测量控制(箱)台两种配置型的。
如是微机型全自动高压试验测量控制(箱)台:
软件包数据处理:设置RS-232C/RS-485C与微机电脑通讯接口,具备数据传输和测量控制功能。完备的全汉化软件，汉字提示操作，简单易学。任意存储、打印试验数据，可直接在电脑中制作并自动生成试验报告。
|
|
| |
八、按键使用方法 |
|
| |
功能键——在测量状态下，按一下“功能”键，进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。“功能键”的用法可根据显示器最下排的文字提示操作。
移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。在自动测试状态下,
每按一下该键，自动控制就会工作或停止.
减少键——在参数设置状态下，每按一下该键，设定值将自动
1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。
增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0,如此循环。该键只能改变反白显示的位。
|
|
| |

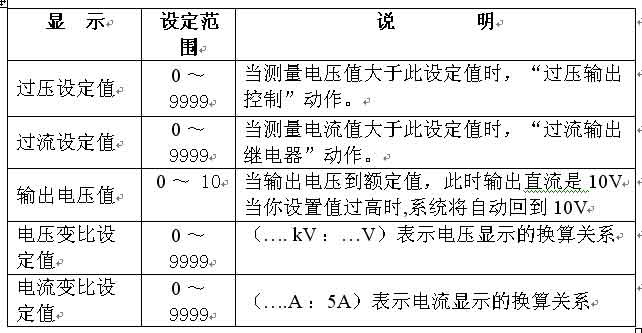

九、参数说明 |
|
| |
-T(Q)_6.jpg) |
|
| |
注意：
1、请在测量前仔细检查所有设置参数，非专业人员请勿随意修改参数。
2、请勿在测量试验过程中设置参数。
3、如果长时间未使用，请在使用前通电20分钟，以确保仪表的精度。
|
|
| |
十、使用说明 |
|
| |
自动档时
1、 按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
2、 合上电源开关,操作前应输入密码进入手动或自动档,选择正确档位,按功能键进入显示测量状态，根据被试品的容量及电压等级，调整好试验时所需的各种参数。
3、 将PLC输出0~10V，接到升压信号端子上.按下启动按钮,送电信号灯亮，调压器带电，显示屏上的电压栏应有电压指示(kV)按一下移位键,根据PLC给出的电压可以进行自动升/降电压试验。
4、 在升压的过程中，并密切注视电压表（调整好电机速度，应以每秒2~3kV的速度升压为宜）当电压升至设定电压值时，升压就会停止直至得到相应的信号才会工作。
5、 试验过程中如电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
6、 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时调压器将自动回零，并切断电源，以便下次操作。
|
|
| |
手动档时
1、 按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
2、 合上电源开关,操作前应输入密码进入手动或自动档,选择正确档位,按功能键进入显示测量状态，根据被试品的容量及电压等级，调整好试验时所需的各种参数。
3、 按下启动按钮,送电信号灯亮，调压器带电，显示屏上的电压栏应有电压指示(kV)-T(Q)_7.jpg) 可以进行自动升/降电压试验。
4、 在升压的过程中，并密切注视电压表（调整好电机速度，应以每秒2~3kV的速度升压为宜）当电压升至设定电压值时，升压就会停止。
5、 试验过程中如电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
6、 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时调压器将自动回零，并切断电源，以便下次操作。
|
|
| |
使用条件：
1、 环境温度：-5～+45℃
2、 海拔高度：<1500m
3、 相对湿度：<85%
4、 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。 注意事项：
1、 开箱时应检查电器元件及接触点有否运输损坏及接触不良。
2、 使用前应检查各电器的接触是否良好，应严格按照相关的操作规 程操作，严禁私自使用或无安全员监督的情况下使用
3、 该设备应存放在通风、干燥、无腐蚀性气体的地方。
产品附件；
1）使用说明书 1份
2）产品合格证 1份
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
