HRKFR变压器空载负载及容量分析综合测试仪 |
|
| |
一、 功能特点及用途 |
|
| |
1、 单机可以完成1000kVA以下的配电变压器全电流下的负载试验；在三分之一额定电流下可完成2500kVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数。）。
2、 单机可以完成6300kVA以下的配电变压器的容量试验和容量检测。自带的试验电源一次充电可以完成100台2500kVA配电变压器容量的试验。根据变压器空载损耗试验结果，可以判断出变压器的型号。
3、 240*120超大蓝屏液晶显示器，中文操作菜单，高速打印机打印试验结果和历史记录。
4、 以高性能的处理器作为控制和运算的核心，采样速度快，数据的稳定性好。
5、 可外接电压互感器和电流互感器可拓宽仪器的测量范围。
6、 电流、电压采样不经过互感器直接采样，大大提高了仪器的测量范围和测量精度，优于市面大多数同类仪器。
7、 仪器的体积小、重量轻、便于携带。适用于试验室与现场测试和操作规程。
8、 HRKFR变压器空载负载及容量分析综合测试仪是按照并符合 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求研发设计生产的。
|
|
| |
二、 主要的技术指标 |
|
| |
1、 测试项目
1.1 三相有效值：Uab、Ubc、Uca；
1.2 三相平均值电压：/Uab、/Ubc、/Uca；
1.3 三相电流：I a、I b、I c；
1.4 空载损耗及空载电流百分比：Pm、Io%；
1.5 负载损耗、阻抗电压百分比及短路阻抗：Pkt、ekt、Zt；
1.6 变压器的容量；
2、 主要技术参数
2.1 空负载电流测量范围：0.1A ~ 60A，测量精度0.2级；
2.2 电压测量范围：10V ~ 500V，测量精度0.2级；
2.3 外加互感器可以拓宽仪器的测量范围:10kV、100mA～200A；
2.4 频率测量范围：45 ~ 65Hz，测量精度0.1级；
2.5 电源输入：AC220V±10%；
2.6 使用条件：湿度﹤95%RH，环境温度-10℃～45℃
2.7 使用和存放场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。 |
|
| |
三、 操作介绍 |
|
| |

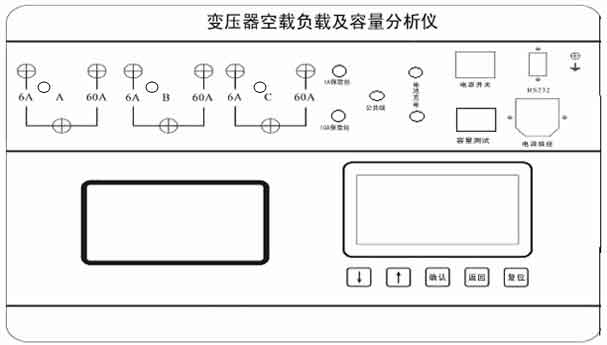

1、面板图如下所示： |
|
| |
|
|
| |
本仪器也配有内置电源，不需外接电源。电源插座是充电器专用插座，不能插入220V电源，否则，就会烧毁仪器。 |
|
| |
2、操作说明

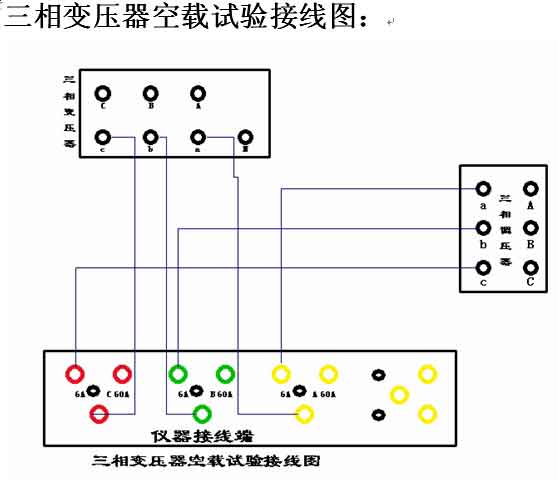

■三相变压器空载试验

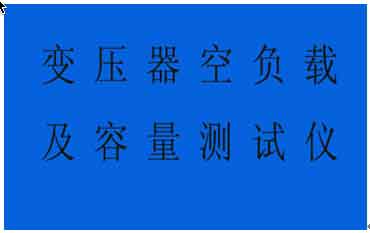

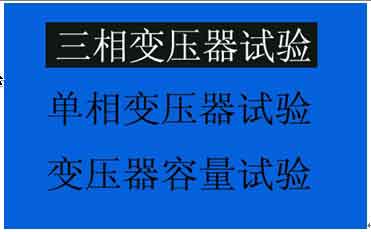

▼打开电源开关，仪器上电工作，屏幕显示如图所示变压器空负载特性测试 |
|
| |
|
|
| |

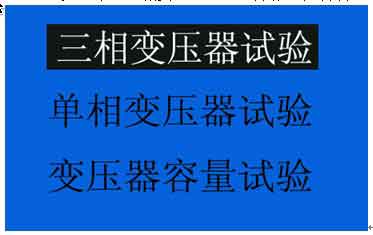

▼通过“↑” 、“↓”键选择三相变压器试验操作，按下“确认”键执行被选中项操作，按下“功能或返回”键返回,
选中“三相变压器试验”操作，按确认键进入下一屏。 |
|
| |
|
|
| |

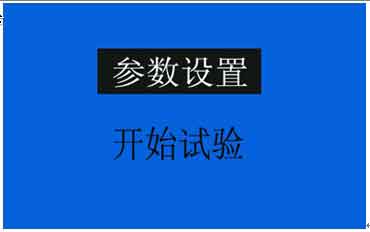

▼通过“↑” 、“↓”键选择系统的操作，按下“确认”键执行被选中项操作，按下“功能或返回”键返回,
选中“参数设置”操作，按确认键进入下一屏。 |
|
| |
|
|
| |
▼通过“↑” 、“↓”键选择系统的操作，按下“确认”键执行被选中项操作，按下“功能或返回”键返回,
选中“参数设置”操作，按确认键进入下一屏。 |
|
| |
|
|
| |
▼根据屏幕的提示修改相应的参数，修改完之后按“功能或返回” 按返回键进入上一屏。 |
|
| |
|
|
| |

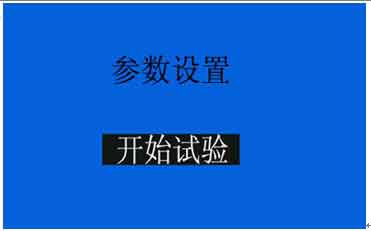

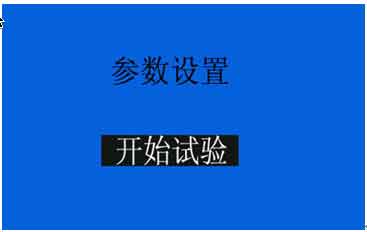

▼通过“↑” 、“↓”键选择开始测试的操作，按“确认”键执行被选中项操作，按下“功能或返回”键返回,按确认键进入下一屏。 |
|
| |
|
|
| |
▼观察平均电压，当达到所需的电压时，按下“确认”键进入下一屏。 |
|
| |
|
|
| |

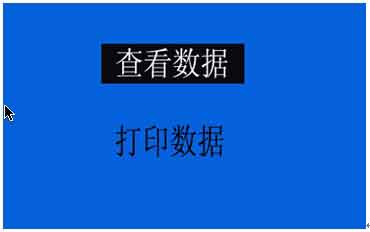

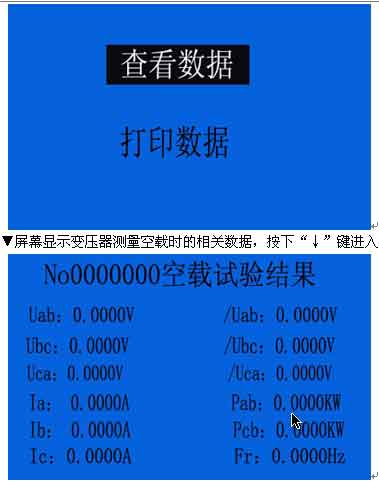

▼通过“↑” 、“↓”键选择查看数据操作，按“确认”键执行被选中项操作，按下“功能或返回”键返回,按确认键进入下一屏。 |
|
| |
|
|
| |
|
|
| |
|
|
| |

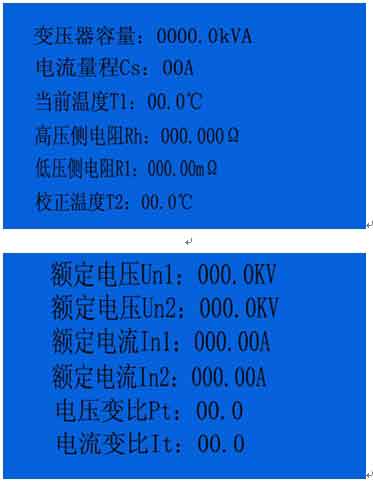

◆ 屏幕参数说明
Sn： 容量；
PT1： 空载试验的电压变比；
CT1： 空载试验的电流变比；
PT2： 负载试验的电压变比；
CT2： 负载试验的电流变比；
T1： 当前温度；
T2： 负载试验校正温度；
Un1： 高压侧额定电压；
Un2： 低压侧额定电压；
In1： 高压侧额定电流；
In2： 低压侧额定电流；
Rh： 高压侧线电阻；
Rl： 低压侧线电阻；
CS1: 空载量程
CS2: 负载量程
◆当前参数没有我们所需要的参数，我们按下“功能或返回”键，返回到上级菜单，选择增加参数菜单，增加一组所需要的参数，再来选择当前参数。

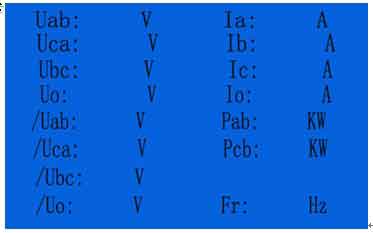

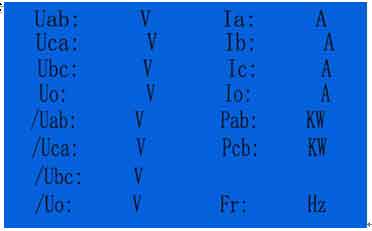

▼显示各符号表示的意义如下：
Uab： a、b相电压的有效值。
Ubc： b、c相电压的有效值。
Uac： a、c相电压的有效值。
Uo： 电压有效值的平均。
Ia： a相电流的有效值。
Ib： b相电流的有效值。
Ic： c相电流的有效值。
Io： 电流有效值的平均。
/Uab： 平均值折算到a、b相电压的有效值。
/Ubc： 平均值折算到b、c相电压的有效值。
/Uac： 平均值折算到a、c相电压的有效值。
/Uo： 平均值电压的有效值的平均。
Pab： Pab = Uab * Ia * cosφ1。
Pcb： Pab = Ucb * Ic * cosφ2。
Pm： Pt = Pab + Pcb。
Pw： 变压器的空载损耗。
Io%： 变压器的空载电流。
d： 波形失真系数。
ek： 阻抗电压。
ekt： 额定电流所设置温度下的阻抗电压。
Pt: 变压器的负载损耗。
Zt： 变压器的短路阻抗。
Fr: 试验电源的频率。

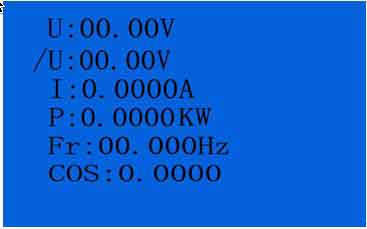

U： 电压的有效值。
I： 电流的有效值。
/U： 平均值折算到电压的有效值。
P： 测量的有功功率。

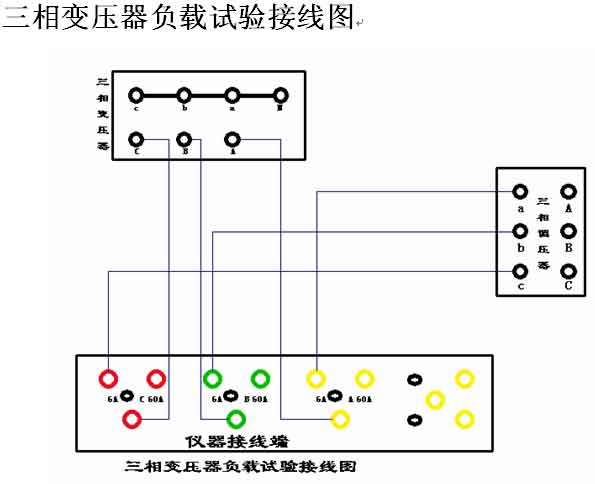

■ 三相变压器负载试验

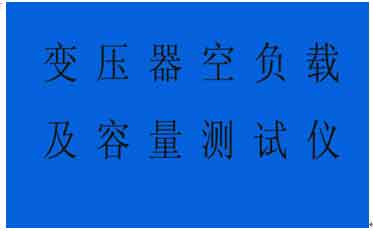

▼打开电源开关，仪器上电工作，屏幕显示如图所示变压器空负载特性测试 |
|
| |
|
|
| |
▼通过“↑” 、“↓”键选择三相变压器试验操作，按下“确认”键执行被选中项操作，按下“功能或返回”键返回,
选中“三相变压器试验”操作，按确认键进入下一屏。 |
|
| |
|
|
| |

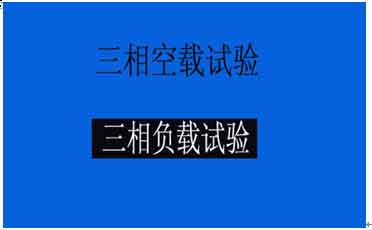

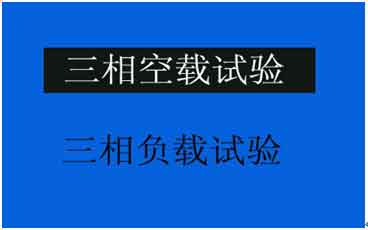

▼通过“↑” 、“↓”键选择三相负载试验操作，按下“确认”键执行被选中项操作，按下“功能或返回”键返回,
选中“三相空载试验”操作，按确认键进入下一屏。 |
|
| |
|
|
| |

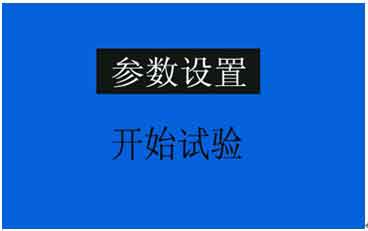

▼通过“↑” 、“↓”键选择系统的操作，按下“确认”键执行被选中项操作，按下“功能或返回”键返回,
选中“参数设置”操作，按确认键进入下一屏。 |
|
| |
|
|
| |
▼根据屏幕的提示修改相应的参数，修改完之后按“功能或返回” 按返回键进入上一屏。 |
|
| |
|
|
| |

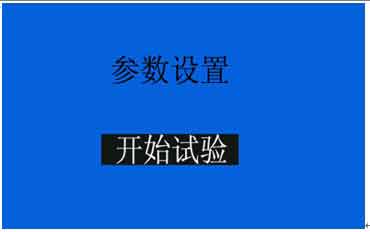

▼通过“↑” 、“↓”键选择开始测试的操作，按“确认”键执行被选中项操作，按下“功能或返回”键返回,按确认键进入下一屏。 |
|
| |
|
|
| |
▼观察平均电流，当达到所需的电流时，按下“确认”键进入下一屏。 |
|
| |
|
|
| |
▼通过“↑” 、“↓”键选择查看数据操作，按“确认”键执行被选中项操作，按下“功能或返回”键返回,按确认键进入下一屏。 |
|
| |
|
|
| |

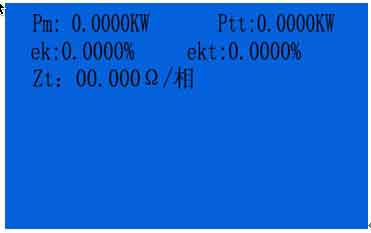

▼屏幕显示变压器测量负载时的相关数据，按下“↓”键进入下一屏。 |
|
| |
|
|
| |

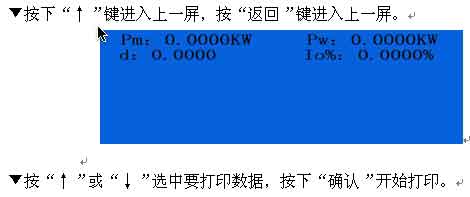

▼按下“↑”键进入上一屏，按“返回”键进入上一屏。 |
|
| |
|
|
| |

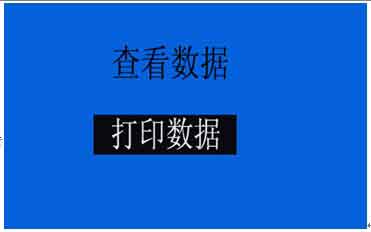

▼按“↑”或“↓”选中要打印数据，按下“确认”开始打印。 |
|
| |
|
|
| |
■ 单相变压器空载试验

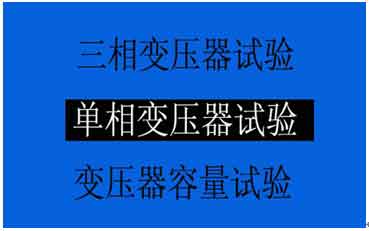

▼通过“↑” 、“↓”键选中单相变压器试验操作的菜单，按下“确认”键进入下一屏。
|
|
| |
|
|
| |

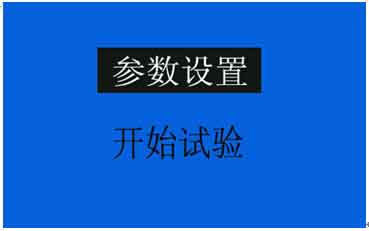

▼通过“↑” 、“↓”键选中设置参数操作，按“确认”键执行被选中项操作，按“功能或返回”键返回,按确认键进入下一屏。 |
|
| |
|
|
| |

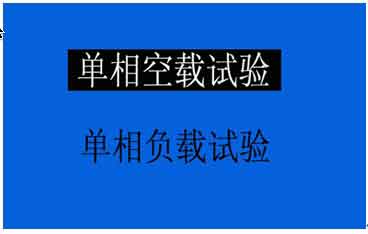

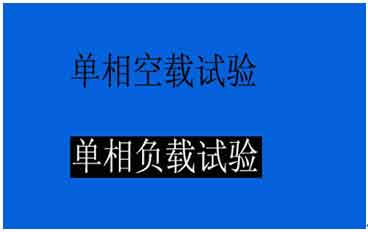

▼选择单相空载试验，按下“确认”键进入下一屏。 |
|
| |
|
|
| |

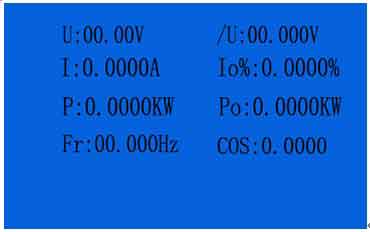

◆根据屏幕的提示修改相应的参数，修改完之后按“功能或返回” 按返回键进入上一屏，屏幕显示单相变压器测量空载时的相关数据。 |
|
| |
|
|
| |
▼观察平均电压，当达到所需的电压时，按下“确认”键进入下一屏。 |
|
| |
|
|
| |

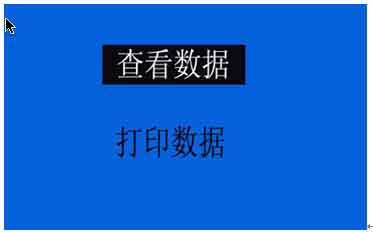

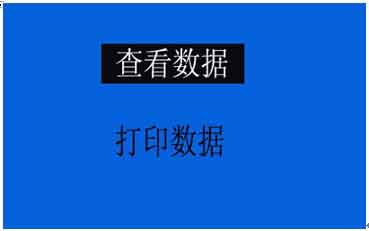

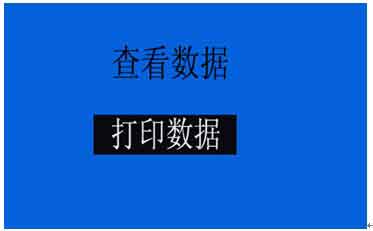

▼按“↑”或“↓”选中查看数据，按“确认”查看数据，按“功能或返回” 返回上一屏 |
|
| |
|
|
| |

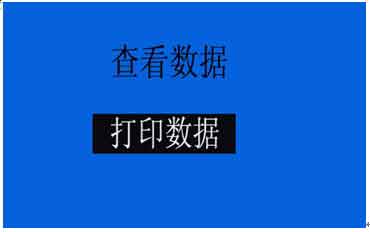

▼按“↑”或“↓”选中打印数据，按“确认”开始打印 |
|
| |
|
|
| |
▼按“↑”或“↓”选中打印数据，按“确认”开始打印
▼按“功能或返回” 返回上一屏。 ■ 单相变压器负载试验
▼通过“↑” 、“↓”键选中单相变压器试验操作的菜单，按下“确认”键进入下一屏。 |
|
| |
|
|
| |
▼选择单相负载试验，按下“确认”键进入下一屏。 |
|
| |
|
|
| |
▼通过“↑” 、“↓”键选中设置参数操作，按“确认”键执行被选中项操作，按“功能或返回”键返回,按确认键进入下一屏。 |
|
| |
|
|
| |
◆根据屏幕的提示修改相应的参数，修改完之后按“功能或返回” 按返回键进入上一屏 |
|
| |
|
|
| |
|
|
| |
|
|
| |
▼屏幕显示单相变压器测量负载时的相关数据。 |
|
| |
|
|
| |
▼观察平均电流，当达到所需的电流时，按下“确认”键进入下一屏。 |
|
| |
|
|
| |
▼按“↑”或“↓”选中查看数据，按“确认”键查看数据，按“功能或返回” 返回上一屏 |
|
| |
|
|
| |
▼按“↑”或“↓”选中打印数据，按“确认”开始打印 |
|
| |
|
|
| |
▼按“功能或返回” 返回上一屏。 |
|
| |

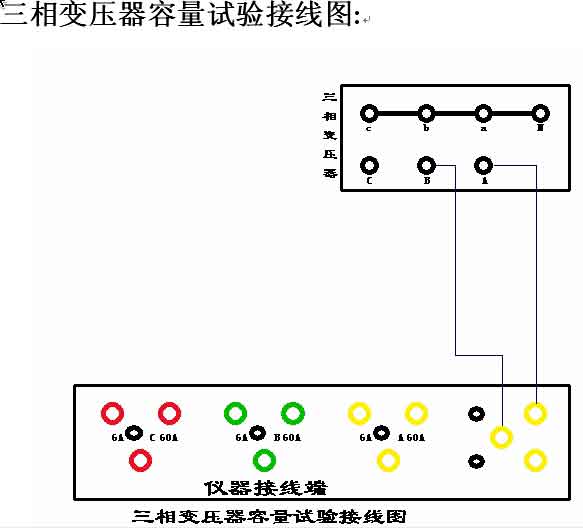

■变压器容量试验

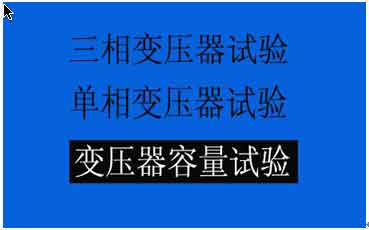

▼按“↑”或“↓”键选中变压器容量试验操作，按“功能或返回” 键返回上一屏，按“确认”键进入下一屏。
|
|
| |
|
|
| |

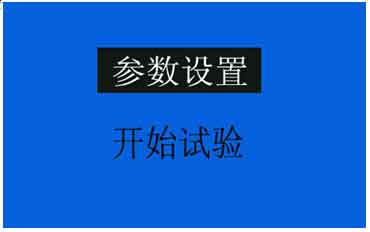

▼按“↑”或“↓”键选中变压器参数设置操作，按“功能或返回” 返回上一屏，按“确认”键进入下一屏。 |
|
| |
|
|
| |
▼根据屏幕的提示修改相应的参数，修改完之后按“功能或返回” 键返回上一屏。如果阻抗电压按变压器铭牌设置，测量精度比较高。也可以按500kVA以下的变压器设置为4，500kVA以上的设置为4.2，但测量精度就有些误差。 |
|
| |
|
|
| |

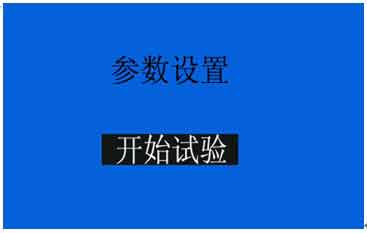

▼按“↑”或“↓”键选中变压器开始试验操作，按“功能或返回” 返回上一屏，按“确认”键进入下一屏。 |
|
| |
|
|
| |

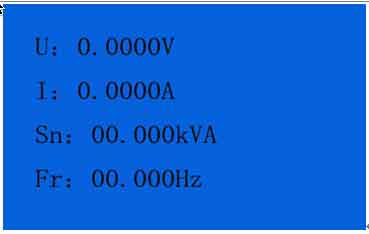

▼屏幕显示变压器的相关数据，按确认键开始打印。 |
|
| |
|
|
| |
▼按“功能或返回” 返回上一屏。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
