HRJNY型绝缘靴(手套)耐压试验装置


HRJNY型绝缘靴(手套)耐压试验装置

  一、引言
      欢迎您使用我公司生产的HRJNY型绝缘靴(手套)耐压试验装置。在使用设备之前,请您详细阅读本说明书,以便充分了解其使用方法。
  二、产品简介
      HRJNY型绝缘靴(手套)耐压试验装置是我公司根据绝缘靴(手套)的试验规程,并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式,从而简化了测试手续,提高了测试速度。更可靠地鉴别绝缘靴(手套)的泄漏电流,绝缘老化,工频耐压等参数。保障了试验工作者的安全,是理想的绝缘靴(手套)专用设备。
    其主要特点:
    1) 可同时测试5双测试绝缘靴(手套),并可读取每双的泄漏电流;
    2) 电极采用H62铜材加工,表面镀涂CU/EpNi5bc工艺,使表面放电量小于10pC;
    3) 水箱采用全不锈钢,放水口为球阀;
    整体结构分二层,可灵活拆卸,底部装配万向轮,可随意移动。

  三、主要技术参数
  1) 水槽:(长)1040×(宽)680×(深)390
2) 底座:(长)1010×(宽)650×(深)330
3) 耐压:3kV/1min
4) 测试量:每次5双
5) 质量:80kg
附表:常用电气绝缘工具试验标准


  四、结构设计
  该产品分三部分组成:
1) 升降绝缘撑杆、电极;
2) 不锈钢水槽;
3)移动托架。

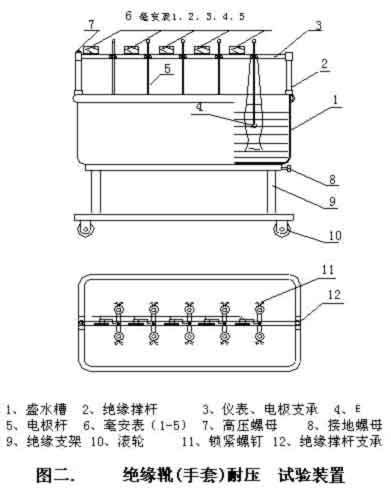

整体装置见图2


  五、工作原理
      接入0~220V电源,调节XCJH控制箱,根据试验变压器的电磁感应原理,使变压器产生0~30kV工频高压至各电极,使绝缘靴(手套)获得规定的试验电压。根据绝缘靴(手套)试验规程,读取、记录测试参数。成套设备使用工作接线图见图1。

  六、操作方法
  1) 使用前根据图2将绝缘撑杆⑵安装在绝缘撑杆支承⑿上,再将仪表、电极支承⑶两端插入绝缘撑杆⑵内,最后将电极杆⑸依次装在仪表、电极支承⑶内。
2) 绝缘靴(手套)内外盛水不能高于绝缘靴(手套)口以下5cm,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。
3) 按图1、图2将限流电阻(水阻)的一端和本装置高压输入螺母(7)相连,一端另引至控制箱内试验变压器高压输出端A,接入~220V电源,方可进行升压操作。
4) 升压操作应严格遵守高压试验规程、相关使用说明,请详细阅读本公司生产的试验变压器及操作箱产品使用说明书。
5) 在做泄漏试验之前必须先做耐压试验(试品击穿时电流很大,毫安表会被烧坏),耐压试验接线方法,将短路导线有插头的一端分别插入电极杆上插孔,另一端接在高压输入螺母(7)上,耐压试验合格后取下短路导线再做泄漏试验。做泄漏试验时,操作人员应严密监视毫安表,如果泄漏电流在规定值之内(试验标准见附表),说明试验品合格,否则试验品不合格。
6) 整个试验过程结束后,应切断高压电源,拆卸绝缘鞋(手套),换第二批,重复上述方法进行试验。

  七、运输及保护
  1)本装置运输时,应外套塑料袋防潮,箱内四周垫有泡沫防震。
2)搬运过程中,应防止硬冲击。
3)本装置在相对湿度不大于80%、无酸、碱及腐蚀性物质、干燥通风的场所保存

  八、配套附件
  1)使用说明书 1份
2)合格证 1份
3)盛水槽 1台
4)仪表、电极杆支承 1套
5)电极杆 10套
6)底座装置 1台

  九、售后服务
  1、本仪器保修一年,凡在保修期内用户遵循运输、贮存和使用规则,有质量问题本公司负责保修。
2、仪器使用超过保修期,公司负责长期维修,并跟踪售后服务。
3、若仪器出现故障,寄回本公司修理。
4、本说明书的所述指标,仅适于本型号仪器,若有更改恕不另行通知
