HRJFD数字局部放电检测分析系统技术条件 |
|
| |
一、局部放电检测仪 |
|
| |
 |
|
| |
二、配置清单 |
|
| |
1．HRJFD数字程控式局部放电测量仪 1台
2．15英寸彩色显示器（SAMSUNG） 1台
3．针式打印机 1台
4．局部放电校准脉冲发生器（HRJFD-301） 1台
5．检测阻抗 4个
6．测量屏蔽电缆 2根
7．键盘 1个
8．系统操作说明书 2份
9．测试分析系统备份软件 2份
质量要求(供方对质量负责的条件和期限):质保期十八个月，期内质量“三包”，终身维护。对客户所购产品的使用情况进行全程跟踪服务，并提供二十四小时服务和响应。
含国内交货到指定港口运费，在国内交货的安装调试及培训(1天左右)服务费用.
价格:8.80万元/套
|
|
| |

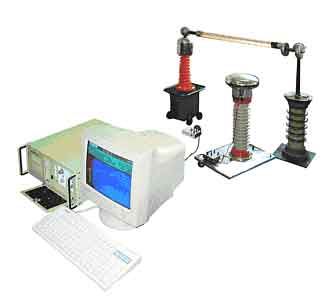

HRJFD数字智能型局部放电检测分析系统 |
|
| |
一.主要性能 |
|
| |
纯程控工作方式：全汉字菜单提示：任意存贮、打印；自动生成检验报告；二维及三维局部放电图谱显示；采用数字开窗技术，抗干扰能力强；双通道测量及数字差分技术，可同时测量两个试品或一个试品两个测量点的局部放电信号，可方便地分析局部放电信号的来源。本产品系国家“七五”重点科技攻关项目和电力部“八五”推广项目。先后在葛洲坝500kV开关站，武汉凤凰山500kV变电站，沈阳变压器厂等对数百台变压器进行测试，工作可靠，操作方便。
用于变压器、电机、互感器、电容器、电缆、GIS、开关、避雷器等高低压电器设备的局部放电测量，技术性能指标符合IEC-270标准及GB7354标准要求。
|
|
| |

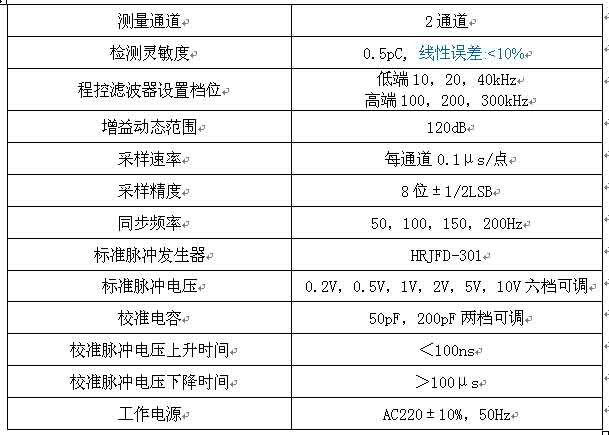

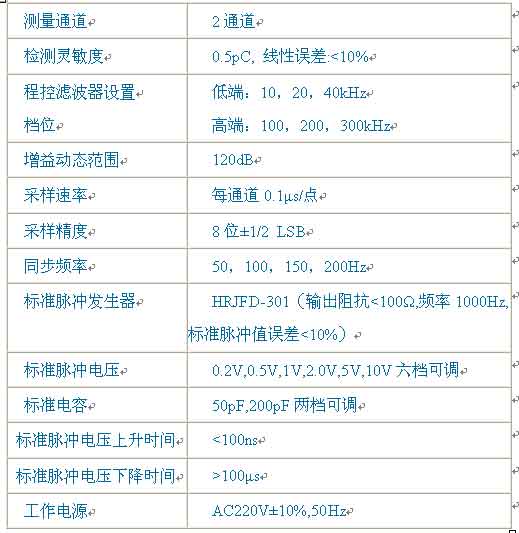

二.技术参数 |
|
| |
 |
|
| |
三 工作原理 |
|
| |
HRJFD检测分析系统采用的检测方法是世界上目前广泛采用的电流脉冲法，其基本原理：试品Cx两端产生瞬时的电压变化U,经过一耦合电容Ck耦合到检测阻抗Zm,回路中会产生一脉冲电流I,将此脉冲电流I经过检测阻抗Zm产生的脉冲电压进行采样、放大和显示处理，就可以测定局部放电的视在放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分，可避免无线电干扰 |
|
| |
四 功能与特点 |
|
| |
a.纯程控工作方式，局部放电测量、分析更方便。
b.完备的全汉化软件，汉字提示操作，简单易学。
c.任意存储、打印局放图形及数据，自动生成实验报告。
d.自由选择椭圆、直线显示方式，可静态对一周波试验电压的局部放电脉冲详细测量、观测、分析。
e.最新颖的二维（Q-φ,N-φ）和三维（Q-φ-T,N-Q-φ）局部放电图谱显示，令人耳目一新。信息量更大，区分局放脉冲和干扰脉冲更容易。
f.独特的条形色柱及数字指示局部放电脉冲峰值。
g.独具一格的数字开窗技术，可避免干扰对测量的影响。
h.任意相位开窗，单窗、双窗任选，椭圆360度旋转。 i.双通道测量及数字差分技术，可灵活组成脉冲极性鉴别或平衡测量回路，有效的抑制干扰脉冲信号。并同时测量两个试品或一个试品两个测点的局部放电信号，可方便地分析局放信号的来源。
|
|
| |
五.HRJFD检测分析系统技术性能完全符合IEC-270标准及GB7354标准要求。
|
|
| |
六.配置清单： |
|
| |
1．数字程控式局部放电测量仪 一台
2．彩色显示器 一台
3. 针式打印机 一台
4．局部放电校准脉冲发生器（HRJFD-301） 一台
5. 检测阻抗 四个
6．测量屏蔽电缆 二根
7．键盘 一个
8．系统操作说明书 二份
9．检测分析系统备份软件 二份
|
|
| |
 |
|
| |
|
|
| |
|
|
