HRHEA智能型互感器校验仪 |
|
| |
|
|
| |
产品特性： |
|
| |
■ 显示方式：LED数码管显示。
■ 极性判断：自动判断极性，有效保障人身及仪器安全。
■ 智能化程度高，测量迅速、方便。
■ 操作简单，读数直观，特别适合现场使用。
|
|
| |
技术指标： |
|
| |
■测量对象：PT、CT、Y、Z
■工作范围：电流 1～149％（注：可校S级互感器）电压 5～149％
■测量范围：同相分量（%）：0.0001～19.99 分辨率：0.0001
正交分量（分）：0.001～600
分辨率：0.001
阻
抗（Ω）：0.0001～5.99 分辨率：0.0001
导
纳（mS）：0.0001～5.99 分辨率：0.0001
■测量误差：同相分量：△X=±(X×2%+Y×2%±2个字）
正交分量：△Y=±(X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“2个字”“5个字”——仪器的量化误差
百分表：1级
■工作范围：电流：1%-149% In （In=5A）
5%-199%
In （In=1A）
电压：5%-149%
Un （Un=100V，100V/√3）
■工作负荷：
电流：To
对Tx＜0.12Ω cosΦ=1
电压：a对x＜0.25VA(100V)
■极性指示：
电流：额定工作电流的2%-20%
电压：额定工作电压的2%-20%
本仪器极性采用误差判断法，即在百分表＞0时，误差超过20%极性报警。检定时可采取CT档时将To接到K，D短接To，此时差流等于工作电流，误差为100%，极性能提示；PT档时，将a短接k、x短接D，差压等于工作电压，误差为100%，极性能提示。
■绝缘试验及说明：
端子 x、Tx和接地端子相通
K和D端子均与接地端子不通
电源插座对外壳能承受1.5kV/1min的耐压
|
|
| |
主要特点： |
|
| |
（1）融电位差式测量原理及80C196高级微处理系统于一机，集稳定性与智能化于一体，抗电污染能力强，操作方便
（2）实时在线测量：在任意一点均可测量并显示测量结果
（3）极性自动判断：无论如何误操作，均不会危及仪器及人身安全
（4）量程自动切换：可根据被测互感器的准确等级自动切换量程
|
|
| |
主要技术指标： |
|
| |
（1）测量对象PT ，CT， Y， Z
（2）仪器准确度：2级（可到1级）
（3）被试器准确度：10～0.01级（可测量S级电流互感器）
■工作条件：
仪器功耗：15VA
电源电压：AC 220V±10%
电源频率：50Hz ±2%
环境温度：（0～40）°C
环境湿度：25°C时<85%
海拔高度：< 2000m
仪器外形尺寸：420×320×200(mm)
重 量：5 (kg)
|
|
| |
|
|
| |
HRHEY-HII智能型互感器校验 |
|
| |
|
|
| |
产品特性： |
|
| |
■显示方式：中文大液晶屏；
■存贮功能：
PT、CT数据各40组；能对CT的1％点的误差数据进行存贮；
■自动测量：
能按规程全自动测量，对S级互感器全自动测量；
■联机功能：
能与H－H校验台及HDH软件接口；
■打印功能：实时或查询打印；
■极性判断：
自动判断极性，有效保障人身及仪器安全。
|
|
| |
技术指标： |
|
| |
■测量对象
PT、CT、Y、Z
■工作范围
电流 1～149％（注：可校S级互感器）电压 5～149％
■测量范围：
同相分量（%）：0.0001～19.99 分辨率：0.0001
正交分量（分）： 0.001～600 分辨率：0.001
阻 抗（Ω）：0.0001～5.99 分辨率：0.0001
导 纳（mS）：0.0001～5.99 分辨率：0.0001
■测量误差
同相分量：△X=±(X×2%+Y×2%±2个字）
正交分量：△Y=±(X×2%+Y×2%±5个字）
“X”、“Y”—仪器的显示值
“2个字”、“5个字”—仪器的量化误差
■工作范围：
电流：1%-149% In （In=5A）
5%-199% In （In=1A）
电压：5%-149% Un （Un=100V、150V、100/√3V）
|
|
| |
|
|
| |
|
|
| |
|
|
| |

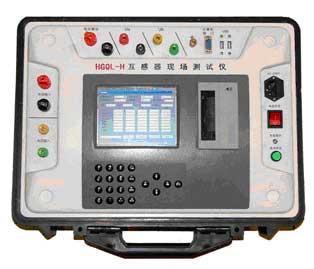

产品特性 |
|
| |
■仪器采用平台界面技术，大屏幕液晶显示，全中文提示自动测量，整个仪器操作过程简单；仪器体积小、便于携带，只须少数人便可快速完成测量工作；
■在本公司一体化升流、升压装置选购设备的配合下，可进行保护用的电流互感器的伏安特性和10%误差曲线测试。操作过程方便，并可自动显示伏安特性曲线和绘制10%误差曲线；
■仪器可对电压互感器进行定性的测量：测量时，仪器在电压互感器的一次侧加一定的工频电压，就可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的比差和角差；
■仪器可测量电流和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差；
■本仪器可以测量没有标识的电流互感器或电压互感器的变比，且测量准确快速，稳定性能良好，不需另加升流或升压源；
■本仪器可以测量电流互感器5%~120%之间任意一点的比差和角差，无需标准电流互感器和外接升流器，测量的准确度满足上述技术指标要求，适合现场测试使用；
■仪器可进行各种测量数据的存储和打印，各设置参数掉电可以保存。
|
|
| |
技术指标： |
|
| |
■电流互感器测量范围
变比:5A/5A～5000A/5A（5A/1A～4000A/1A）
匝比误差：0.5%
CT测量准确度满足0.05级
5%额定电流 测量误差：比差0.1级 角差4′
20%、100%、120%额定电流 测量误差：比差0.05级 角差2′
■电压互感器测量范围
2.2kV～132kV，测量误差：比差0.5级
■实际二次负荷测试
PT负荷10VA～500VA，测量误差：2级
CT负荷0.1Ω～25Ω， 测量误差：2级
■伏安特性测试
电流测试范围：0.1A～50A，测量误差：1级
电压测试范围：10V～1500V， 测量误差：1级
■工作条件：电源电压：AC 220V±10%
电源频率：50Hz ±2%
环境温度：（0～40）°C
环境湿度：25°C时<85%
|
|
| |
|
|
| |
|
|
| |
|
|
| |
产品特性 |
|
| |
■仪器内部具有多变比的自升压电压互感器标准，准确度等级达到0.02级，可以在1200V和2400V的电压下准确检定电力电压互感器的误差。
■仪器在电磁式电压互感器测量时采用仿真负载技术，该技术可以推算出电压互感器在额定负载以及下限负载情况下的负载误差，因此在进行电磁式电压互感器校验时可不使用电压负载箱。
■该仪器采用了我公司新近开发的通用平台技术，在通用平台中用户可以十分方便地查阅一些有用的资料如：从前的测量数据，各种测量对象的接线图等。直接提供各点的测量值、化整值、误差曲线等。对测量结果自动判断。使仪器的智能化程度有了进一步的提高。
|
|
| |
技术指标： |
|
| |
■仪器综合误差：0.05%；
■被测电压互感器准确度等级范围：0.2、0.5、1；
■被测电压互感器类型：电磁式电压互感器；
■内部标准电压互感器部分：；
■准确度等级：0.03%；
■工作电压：0V~2400V，输出容量：50VA。
|
|
| |
|
|
| |
|
|
| |
|
|
| |
产品特性 |
|
| |
■仪器在电磁式电压互感器测量时采用仿真负载技术，现场测试可不用电压负载箱。
■仪器采用了锂电池作为仪器的工作电源。
■仪器采用了我公司新近开发的通用平台技术，使仪器的智能化程度有了进一步的提高。
■仪器可对电源频率、温度和湿度进行测量，使用户随时了解现场的工作环境。
■仪器的准确度等级为1级，比以前的仪器有了一定的提高。
■仪器具有规程点快速自动采样的功能，使用户在进行规程测量时十分方便快捷。
■仪器可进行非规程点的测量，并可显示误差曲线。
|
|
| |
技术指标： |
|
| |
■测量范围：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻 抗（Ω）：0.0001~59.9 分辨率：0.0001
导 纳（mS）：0.0001~59.9 分辨率：0.0001
■工作范围：
电流：（1%~149%）In （In=5A）
（5%~149%）In （In=1A）
（10%~149%）In （In=0.5A）
电压：（5%~149%）Un （Un=100V，150V，100/√3V）
（5%~199%）Un （Un=100V/3）
■工作负荷：
电流：To对Tx<0.05Ω cos=1
电压：a对x<0.125VA (100V)
■外形尺寸（mm3）：330×270×145
■重量（kg）:8.0
|
|
| |
|
|
| |
|
|
| |
|
|
| |

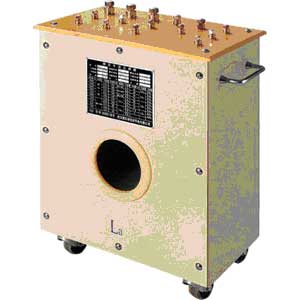

产品特性： |
|
| |
■本标准电流互感器用于校验0.01级以下等级的电流互感器。
■本标准电流互感器是由一次绕组、二次绕组组成。
■按铭牌注明标准电流比进行校验。
■可进行5/5或1/1电流比自校。
■带脚轮，便于搬运。
|
|
| |
技术指标： |
|
| |
■温度：-5°C～40°C
■湿度：<80%
■容量：5VA、COSΨ=0.8-1
■允许额定电流下长期工作，150A以上穿心
■重量：<20kg
■标准电流比：0.1A~10000A/5A、1A
■准确等级：0.05S×0.01S级
■体积：280mm×60mm×60mm
|
|
| |
|
|
| |

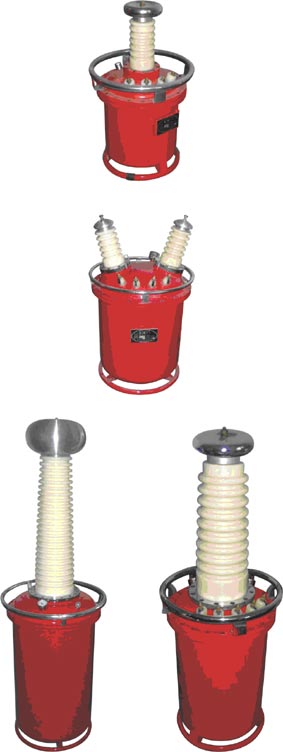

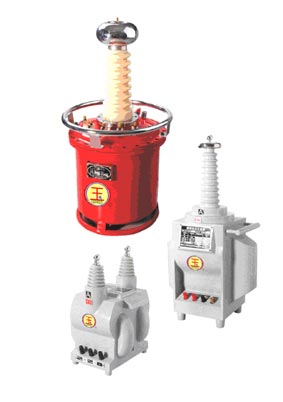

HRHJ系列精密标准电压互感器 |
|
| |
|
|
| |
|
|
| |
产品特性： |
|
| |
■本产品是针对基层供电及生产的实际需要而设计制造的自升压一体化组合式电压互感器。本产品机构紧凑、体积小、重量轻、携带方便、操作简单、不需维护等优点。本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压器使用。
■本产品升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并经高压接线柱（A-X）作为升压输出，向被测互感器提供高压。面版上的（L-N）为0-220V输入，（a-x）为标准互感器的二次测量端子。高低压间采用全绝缘结构，高压绕组采用特殊材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。
|
|
| |
技术指标： |
|
| |
■电压等级：6kV，10kV，35kV，110kV，220kV，330kV，500kV，750kV；
■准确度等级：0.1级，0.05级，0.02级，0.01级
|
|
| |
|
|
| |

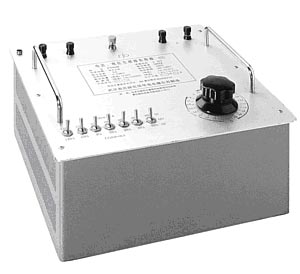

HRFH-98系列电流电压式互感器负荷箱 |
|
| |
|
|
| |
产品特性： |
|
| |
■ 重量轻，外形美观，容量大，稳定性强。(特殊要求可扩展) |
|
| |
技术指标 |
|
| |
■环境条件：温 度：5℃~40℃ 湿 度：<80%（25℃）
海 拔：<3000m 电源频率：50Hz
■额定容量：电压1.25VA~157.5VA;电流2.5VA~80VA
■测量范围：电压20%~120%；电流1%~120%
■二次电压：电压100V、电流5A
■功率因数：0.8，1
■准 确 度：3%±0.05VA
■试验电压：2kV
|
|
| |
|
|
