HREC-1型高压定相器 |
|
| |
电力系统核对相位是一项经常性的工作。传统的定相方法采用高压PT或高压验电器，前者设备笨重，高压电引下到PT很不安全，后者依靠的是微弱的辉光指示，容易造成误判断。
我公司推出的HREC-1型高压定相器，重量只有高压PT重量的1/20，携带方便，操作安全可靠，指示一目了然，是高压电工的必备器具。
HREC-1型系列高压定相器（又称：校相器，核相器）
|
|
| |
1．使用方法 |
|
| |
HREC-1型定相器由两根测量杆组成，其中带有电压表的的一根为甲杆，另一根为乙杆。设若需要测量两个输出端的相位是否相同，先将甲杆钩接在一个输出端上，再用乙杆去钩接另一个输出电压。若同相则甲杆上的电压表指示为零（无反应和提示），异相则指示为两个输出端之间的电位差(线电压)，即，有反应和提示。 |
|
| |
2．高压定相的操作步骤 |
|
| |
2．1 现场工作不得少于三人。两人分别操作甲杆和乙杆，一人负责监护并发口令。
2．2 选择好方便操作的测量点，例如某隔离刀闸断开的两侧。
2．3 将两杆分别接地，测量线插入kV表。
2．4 用前检验：监护人发令，将甲杆和乙杆钩搭在同一高压侧的同一相上，kV表应指零；取下乙杆，将乙杆钩接到同一高压的另外一相上，kV表应指示两相之间的线电压。
证明定相器工作正常，可以正常定相，否则应该查明原因。用前检验以后方可正式定相。
2．5 监护人按以下顺序发令并作记录

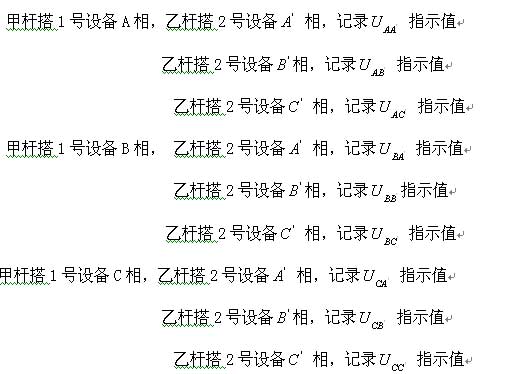

设在运行的设备为1号，其相位已知，待并接的设备为2号，其相位未知。 |
|
| |
 |
|
| |

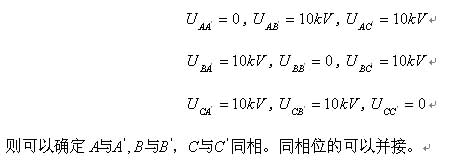

命令甲杆和乙杆都撤离高压，检查已经记录的读数，如果在10kV系统定相时测出 |
|
| |
 |
|
| |
以已经运行设备一侧的相色为准，待并接的设备，一经定相后应将各相涂上相同的颜色或者作好相应的标志。
按组合原理只需4次即可完成定相，9次是为了安全稳妥，相互印证。9次测量约需3分钟即可完成。如果在35kV系统定相，kV表在不同的相位之间指示35kV。如果在110kV
系统，则指示110kV。
|
|
| |
3．安全注意事项 |
|
| |
3．1．工作时定相器的两根杆应分别接地。在工作中如果有一根杆地线脱落应停止工作，待接好后再进行测量。
当定相器搭在高压上时，如果有一根地线脱落，kV表指示混乱；当两根地线都脱落时手握处会出现危机人身安全的高电位。两根杆接地，就是为了避免没有地线工作的情况发生。
3．2．平时应将定相器置放在干燥处，定期检查定相器触钩对杆上接地端于之间的绝缘电阻，如果检验发现与初次测量相差有土10％以上，在查明原因前应停止使用定相器。
3．3．现场工作最好四人，但不很少于三人．填写第二种工作票、由现场负责人监护并明确分工：甲杆操作人、乙杆操作人、记录人。
3．4．虽然高压定相器设计中已经尽量减少金属棵露部分，但是工作中仍然应该思想高度集中，防止造成线间短路和接地事故。
3．5，现场负责人应结合现场情况制定安全措施，并向全体人员宣告．发布口令应明确，监护应严密。
3．6，应高声读取kV表的读数，让全体人员都听见．测量得到的9个数据如有疑问，应重新定相，防止错误定相造成事故。
3，7．定相的两侧设备应有公共点。例如：两端待并接的35kV系统的中性点都已接地或经消弧线圈接地，10kV系统的母排电压互感器中性点。都已接地。
如果是对两个变电站之间的联络线或有较长线路的定相则无需公共点。
3，8．严禁主变(降压次级)出线端口完全开路状态下投入，否则危及主变安全，在这种状态下进行定相也危及人身安全。这是目前定相工作中经常疏忽的现象。
3，9．实际定相时，kV表在同相位往往只是近似指零，这是因为两台主变中已运行的一台带有负载而另一台是空载，或联络线两端(两个变电站)的电压不等所致，属于正常情况。
3．10．应保持测量杆表面无划痕、污迹。不许拆开密封处。
3．11．现场工作中应严格执行电业安全规程及有关安全规定。
|
|
| |

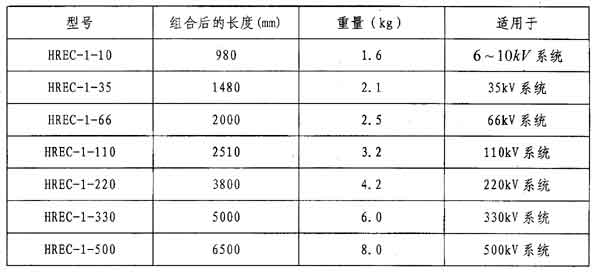

4，高压定相器的尺寸和重量 |
|
| |
 |
|
| |
5．高压定相器试验方法 |
|
| |
|
|
| |
|
|
| |
按照《电业安全工作规程》DL408-91规定：工作电流测量。
● 连杆测量引线串接微安表，接地点接地。在触钩之间施加额定工作电压时，电流应低于1毫安。
● 在触钩之间施加两倍的额定电压，要求持续60秒无击穿、无闪络。例如，对于HREC-1-10型定相器，可在触钩之间施加20kV电压，接地点接地，kV表不接。
● 铁道部门提出，定相器是带电作业工具，应符合操作杆的耐压要求。为此增加工频耐压试验。
在触钩与握柄之间加压，耐压要求与同等级的操作杆一样。例如，对HREC-1-10型定相器要求耐压44kV/60秒，无放电、无击穿才为合格。
注意，在作耐压试验时，在触钩与握柄之间加压时，测量杆上的工作接地点必须悬空，否则会损坏绝缘管里面的高压电阻。
|
|
| |
|
|
| |
|
|
