HRBT变压器电气特性综合试验台 |
|
| |
一．概述 |
|
| |
该综合试验台适用于供配电系统，电力变压器制造厂，工矿等企业单位，能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，温升，实施状态诊断，确保安全运行，为监测或修造变压器提供了可靠的数据。是按照并符合
JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求研发设计生产的。 |
|
| |
1-1．主要特点成果 |
|
| |
该设备采用高档的单片机作为处理器，使用独特科学的算法进行数据的运算和处理，模数转换采用了高精度快速A/D转换器，模拟信号的调节也采用了目前新使用的处理技术，这些为仪器的高性能、高精度、高可靠性提提供了必要条件。
该仪器的人机接口采用蓝屏（240 * 128）全中文的汉字图形显示器，菜单严格分级，逐步引导您完成实验，您只需要开机，按下任意键，仪器提供的菜单就会引导您完成你所需要的实验。
列外该仪器还提供了面板式的微型打印机，可以将实验的结果打印出来，作为实验存档的原始数据。仪器还提供了串口通讯功能，你只要按说明书提供的通讯协议编写好软件，就可以在上位机上直接操作使用该仪器，完成实验。
该仪器主要用于电力变压器的空载及负载实验，所测的直接参数是三相电压，三相电压均方根、三相电流，三相功率，实验电源频率。空载实验时根据所测数据计算出变平均电压、平均电流、总功率、空载电流，校正后的空载损耗；负载实验计算出短路阻抗、短路损耗和75度额定电流下的短路损耗。可完成单相、三相变压器的空载试验，短路试验。测量的项目有三相电压有效值、平均值、三相电流的有效值、功率及电源的频率。根据上面的测试结果，直接计算出变压器的空载损耗、空载电流百分比、负载损耗、阻抗电压百分比。
该仪器集多种实验方式于一体，可以用于单相变压器和三相变压器的空载和负载实验，而且三相变压器的空载实验和负载实验还提供了双表法空/负载实验和三表法空/负载实验。使您觉得使用该仪器非常的方便、灵活。 |
|
| |
1-2．主要技术参数： |
|
| |
电压：
测量范围： 0V ~ 500(600)V（特殊要求可到700V~1000V，定货时需说明）
误差范围： 全量程范围内0.2级
电流：
测量范围： 0A ~ 5(60)A
误差范围： 全量程范围内0.2级
功率：
测量范围： 0kW ~ 2500kW
误差范围： 全量程范围内0.3级
频率：
测量范围： 45Hz ~ 65Hz
误差范围： 全量程范围内±0.05Hz
说明：外接电压互感器和电流互感器可以拓宽仪器的测量范围。
|
|
| |
1-3．使用要求： |
|
| |
仪器电源： AC220 ± 10%
环境温度： 0℃ ~ 45℃
环境湿度： ≤ 90%RH
|
|
| |
1-4．使用方法： |
|
| |
该仪器的所有操作都是通过“↑”、“↓”、“确认”、“功能”四个键来完成的，菜单的选择通过“↑”、“↓”键来选择，被选中的菜单的显示方式和其它没有被选中的显示方式相反，选中要操作的菜单，按下“确认”键，执行该菜单的功能；在参数的修改时，先选中该菜单，按下“确认”键进行数据的修改，数据的每一位的修改也是通过上下键来完成的，将修改位修改成你需要设置的数据时，按下“确认”键被修改位后移一位，当是最后的一位时按下“确认”键，该数据设置完毕，当数据在修改的过程中，发现前面的数据不对，按下“功能”键则修改位回到数据的最高位，再按上面的方式设置数据。除了第一屏按下任意键自动进入下一屏外，在其它的所有屏中按下“功能”键，仪器自动返回到上一屏，直到返回第一屏为止。
我们根据菜单的提示，设置好相应的参数，就可以实验了，参数设置好之后，按下“功能返到上菜单，选择开始实验，执行该菜单即可。在测量过程中按下“确认”键，进行实验结果处理，可以将实验结果打印出来，也可以查看实验的结果。下面详细介绍其操作方式。

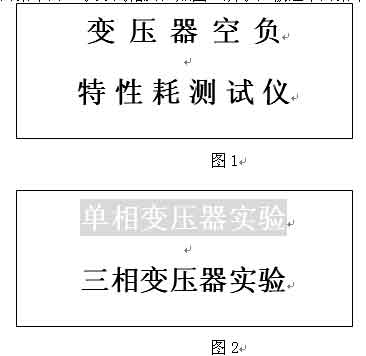

仪器开机显示如图1，在图1中按下“↑”、“↓”、“确认”、“功能”中的任意键进入图2。在图2中用“↑”、“↓”来选择实验的项目。被选中的菜单的显示方式和没有选中的菜单的显示方式相反，如图2所示，被选中的菜单是单相变压器实验。
|
|
| |
|
|
| |
选中被要操作的菜单，按下“确认”键进入该菜单的下级菜单，单相变压器实验的下级菜单有，单相变压器空载实验和单相变压器的负载实验；三相变压器实验的下级菜单有双表法空载实验、双表法负载实验、三表法空载实验和三表法负载实验。实验项目的选择上面已经介绍过，这里就不再介绍了。

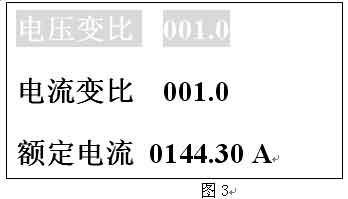

任何实验项目我们都要输入该实验所需要的参数，空载实验我们需要输入的参数是界面显示如图3所示。参数设置完毕之后，按下“功能”键返回到它的上级菜单，选中开始实验，当实验条件到达，按下“确认”键，对实验的结果进行处理，我们此时即可以查看实验的结果，也可以将实验的结果输出打印。还可以按下“功能”键，返回到测量屏继续测量。
|
|
| |
|
|
| |
参数的修改方式是选中要修改的参数项，按下“确认”键就可以对该参数进行修改了，在上图中，我们按下“确认”键电压变比后面的数据001.0变成001.0，此时我们通过“↑”、“↓”键来调整该位数据，将该位数据调整好之后，按下“确认”键参数被调整的位数后移，若我们刚才的位调整为5，则显示为501.0，用上面的方式设置好各位，若在修改后面的位时发现前面修改的数据不对，此时按下“功能”键，被修改的位回到最高位，在修改最后位时，按下“确认”键该数据修改完毕。显示如图3所示。其它参数修改的方式也是一样，就不再做说明了。

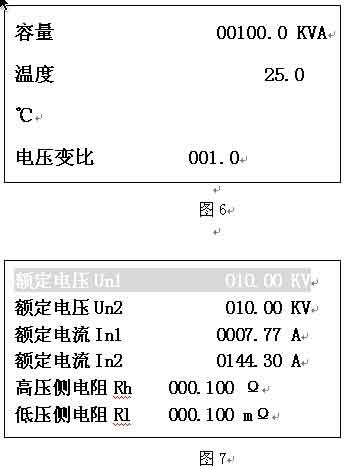

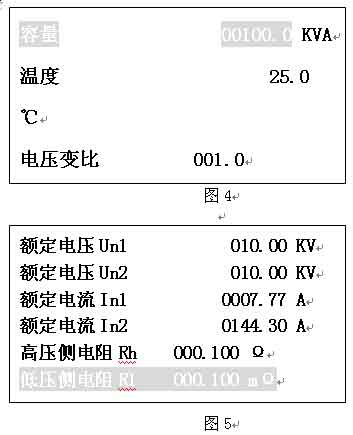

负载实验我们要输入的参数如图4、图5所示,在图4中按下“↑”键，显示图5，在图5中按下“↓”键显示图4。在图7中按下“↑”键显示图6；在图6中按下“↓”键显示图7。参数如何修改上面已经介绍过了。
|
|
| |
|
|
| |
|
|
| |
1-5． 验项目的接线方式： |
|
| |

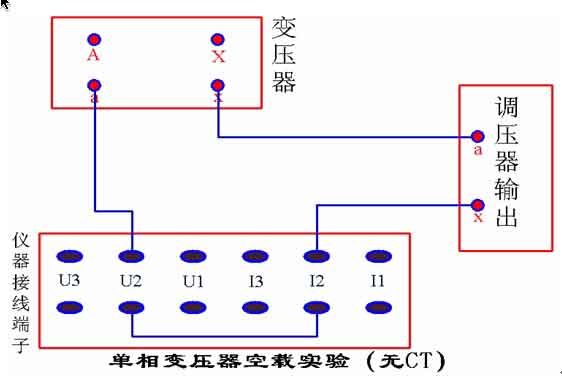

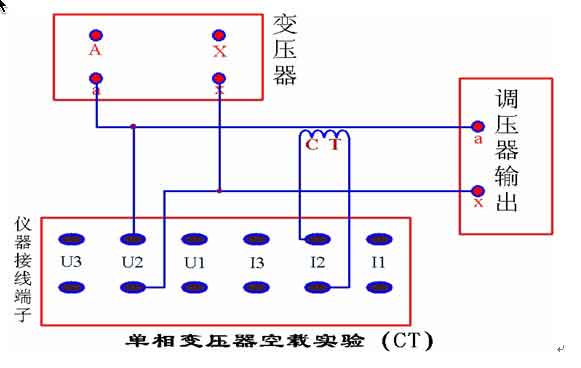

1、 单相变压器空载实验： |
|
| |
|
|
| |
|
|
| |
|
|
| |

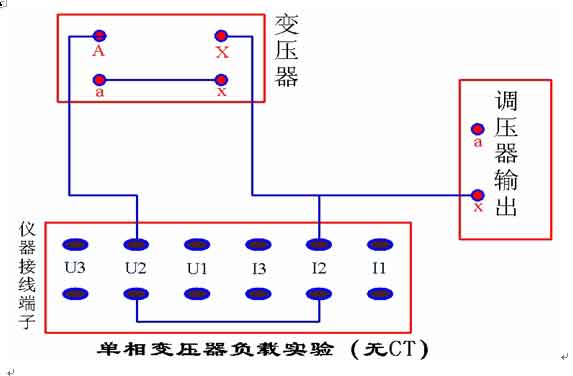

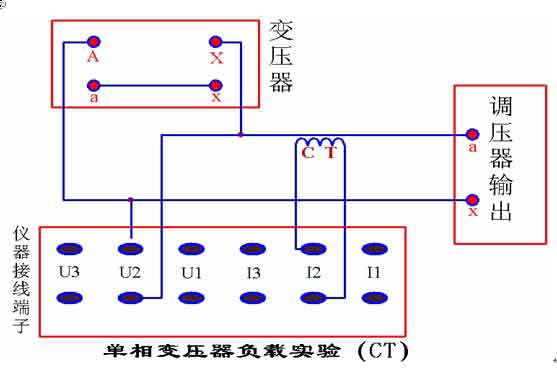

2、 单相变压器负载实验： |
|
| |
|
|
| |
|
|
| |
|
|
| |

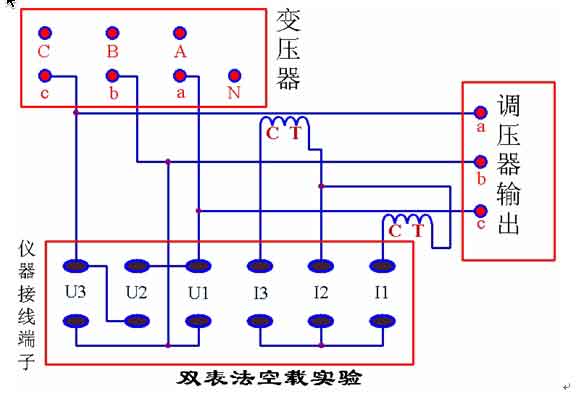

3、 双表法空载实验： |
|
| |
|
|
| |

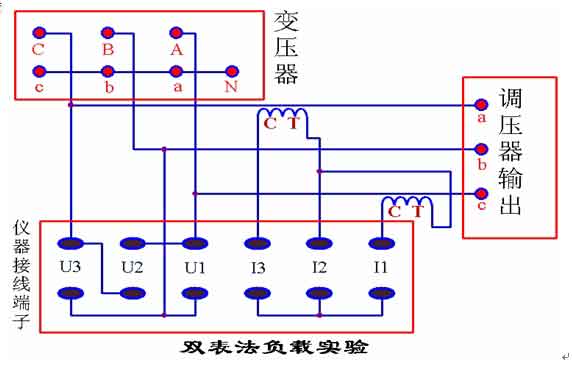

4、 双表法负载实验： |
|
| |
|
|
| |

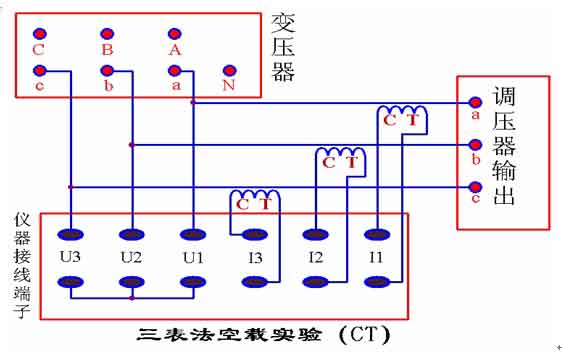

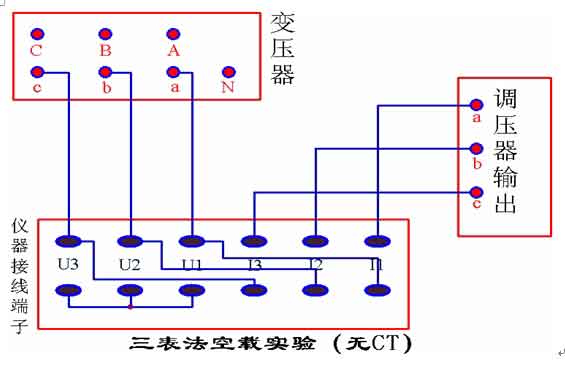

5、 三表法空载实验 |
|
| |
|
|
| |
|
|
| |
|
|
| |

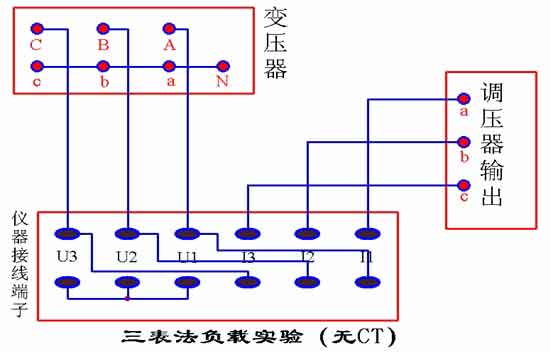

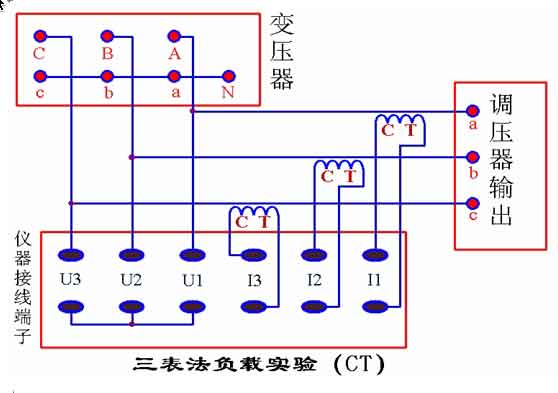

6、 三表法负载实验： |
|
| |
|
|
| |
|
|
| |
|
|
| |
二．直流电阻测试： |
|
| |
直流电阻快速测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。
本仪器可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。
|
|
| |

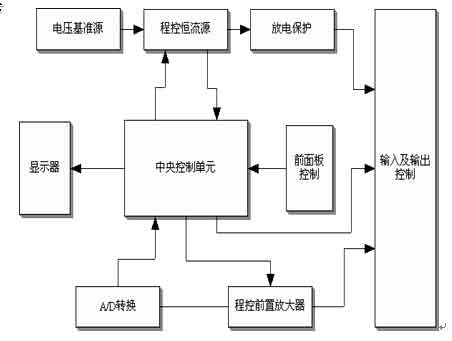

2-1．原理框图： |
|
| |
|
|
| |

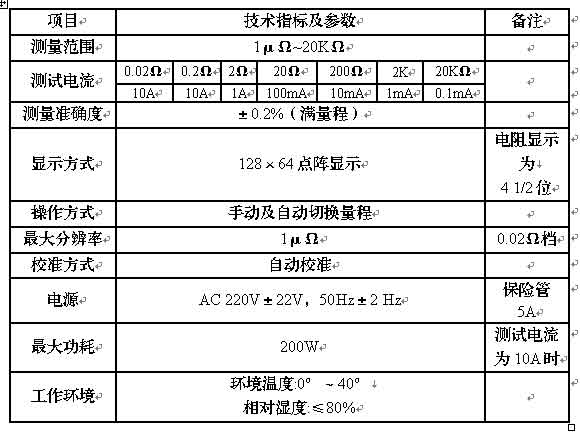

2-2．主要技术特性 |
|
| |
|
|
| |
2-3．尺寸、重量 |
|
| |
|
|
| |
2-4．快速入门 |
|
| |
熟悉面、背板 |
|
| |

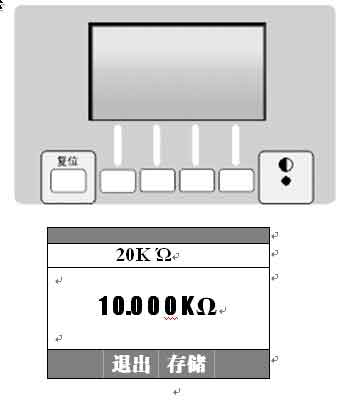

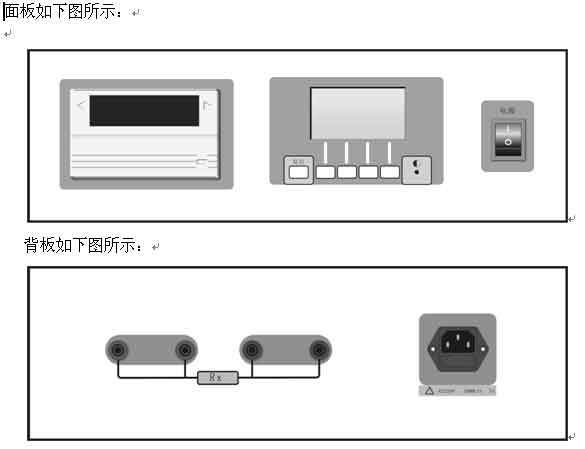

面板如下图所示 |
|
| |
|
|
| |
面板基本上可分为两个主要部分：即显示和键盘控制部分以及打印部分。背板是输出部分、下面将逐一加以介绍： |
|
| |
1、 输出部分 |
|
| |
|
|
| |
如上图所示，输出部分包括四个接线柱。其中外侧的两只接线柱为恒流源输出，测试电流既通过它送到待测的电阻或变压器。内侧的两只接线柱是测试电压的输入，本机即通过它来读取待测电阻上的电压值。 |
|
| |
2、 显示和键盘控制部分 |
|
| |
|
|
| |
本机的显示器是一个128×64点阵液晶显示器，电阻的测量值以及操作信息均通过它显示。显示器分为四个区：最上层显示仪器的型号；其次显示当前量程：0.02?；0.2
?；2 ?；20 ?；200 ?；2K ?；20K ?；AUTO（自动）；中间最大的显示区显示测量的电阻值；最下显示仪器按键功能提示。（因工作状态不同，显示的汉字不同，按键的功能也不同，有关它们的详细信息请参阅后面相关部分）。
左下侧是整机复位按键，当仪器出现死机或严重干扰时，按下复位键重新回到仪器的初始状态；仪器在此之前所存储的数据将不会丢失。中间有四个按键（因工作状态不同，显示的汉字不同，按键的功能也不同，有关它们的详细信息请参阅后面相关部分）。它的右下侧有对比度调节孔，用以调节液晶显示器的对比度。
3、打印部分
|
|
| |
|
|
| |
本仪器提供的是40行微型面板式打印机，使用寿命长、打印速度快、更换打印纸和色带容易，无须其他维护和保养。整机电源接通后打印机右下角指示灯亮，表示打印机处于待机状态，测试完毕后根据显示提示按下打印键就可打印出数据。 |
|
| |
2-5．使用、操作 |
|
| |
1、 测试前的准备： |
|
| |
连接好电源线，并打开电源开关。这时本机会执行开机自检，同时显示器会显示
“系统正在自检请稍候……”，（请参看自检章节）, 自检完成后则显示如下信息。
|
|
| |
|
|
| |
2、 开始测量：

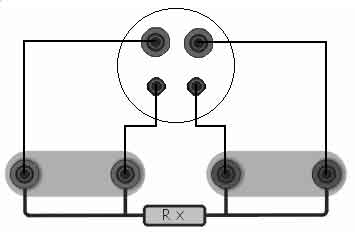

按下图接线：
|
|
| |
|
|
| |
当确认待测电阻和仪器可靠的连接好后，根据被测电阻的大小，按屏幕显示的“▼”
“▲”对应按键切换合适的量程。当待测电阻值未知时您也可以连续按“▲”键，显示器显示“AUTO”。由本机自动选择最合适的量程。但在测量大感性负载时，不推荐使用自动换量程功能。手动选择量程可以加快测量速度，因为本机不需要时间选择最合适的量程。按“测量”键后即开始测试。屏幕提示“正在测量请稍候”后，屏幕中间的显示区显示测量的电阻值。待读数稳定后读取数值，按“存储”键将存储测量数据以供打印（关于打印请参看后面“数据存储打印”章节）。
如果出现所测电阻超出当前量程所能测量的范围，则屏幕提示“超量程”此时可通过按“退出”键向高量程档切换。待读数稳定，即可读取电阻值和存储数据。

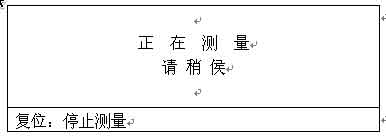

按“测量”键后屏幕显示：
|
|
| |
|
|
| |
此时按“退出”键则退出测量，如测试的是感性负载显示放电信息。（放电部分参看“结束测量”章节）放电完毕后返回测量菜单。
3、结束测量：
测量结束后（需要存储数或打印数据请参看“数据存储打印”章节），可按“退出”键。本机即关闭输出，并返回初始状态。等待下一次测量。如果是感性负载则会进入放电状态，此时屏幕上显示放电信息。放电完毕后返回测量菜单，等待下一次测量。放电时间视被试品电感量的大小而定。
注意：在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电感会通过它泄放能量。一定要在放电指示完毕后才能拆掉测试线。
4、数据存储打印：
您可以使用本机附带的打印机打印测量的数据。
在测量时，待读数稳定后，按“存储”键后，当时显示值被储存在仪器内部存储器上（掉电或复位时数据都不丢失），此时仪器还在继续测量，如继续按“存储”键将存储第二个数据。当已存储了255个数据时，如果继续按“存储”键则屏幕提示以下信息：“存储区已满，无法存储”，这时需要清除存储区，（清除存储区参看后面打印部分）按“退出”键，回到如下所示屏幕提示： |
|
| |
|
|
| |
选择“高级”出现如下信息 |
|
| |
|
|
| |
当按下“查看”对应按键则显示如下信息。 |
|
| |
|
|
| |
按“返回”键后将回到最初显示。本仪器可存储255个数据，按下“打印”键存储的所有数据被全部打印出来。
“▼”“▲”键可以上下翻看存储数据，每屏显示三个数据。当按下“打印”对应按键则屏幕提示“正在打印请稍候”，然后显示如下信息。 |
|
| |
|
|
| |
选择“是” 将清除存储区内所有试验数据，并返回上级菜单。选择“否”将返回上级菜单，已存储的数据将保留不被清除。

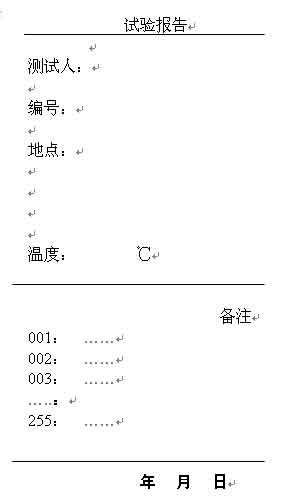

打印报告格式如下；
|
|
| |
|
|
| |
2-6．校准
当按下“高级”对应按键则显示如下信息。
|
|
| |
|
|
| |
按下“校准”键出现下列提示： |
|
| |
|
|
| |

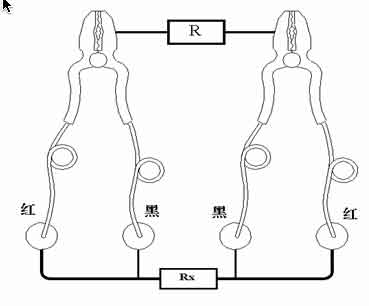

根据屏幕提示，如下图接入标准中值电阻 |
|
| |
|
|
| |
按“校准”键将校准20K ?档，校准完后自动换到下一档2K

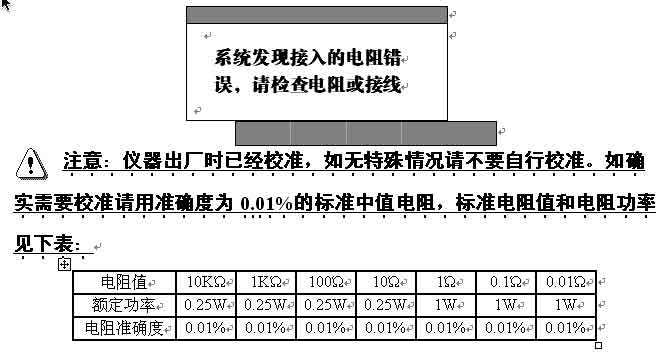

?的校准。根据屏幕提示接入标准1K ?电阻，按“校准”键校准2K ?档，校准完后自动换到下一档，一共校准七档。如按“取消”键此档将不校准，跳到下一档准备校准。当校准时,如果接线错误或接入的标准中值电阻有问题，屏幕提示： |
|
| |
|
|
| |
2-7．仪器自检
本仪器提供两种自检方式，主要介绍方式二。
方式一：开机自检方式，仪器打开电源开关即进入自检。
方式二：当仪器进入如下菜单
|
|
| |
|
|
| |
选择“高级” 进入如下菜单 |
|
| |
|
|
| |
如果没有“查看”命令表示仪器没有储存数据，有则表示仪器有存储数据。按“自检”键进入自检状态，屏幕显示“系统正在自检，请稍候”如没有故障显示“自检顺利通过”返回测试菜单。如果自检失败则有可能屏幕提示以下故障信息。

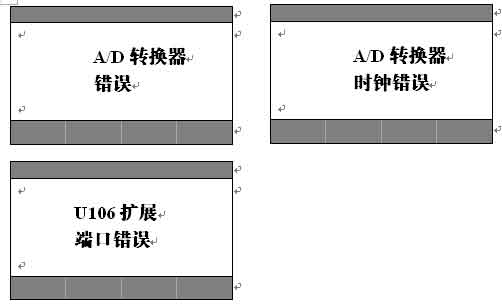

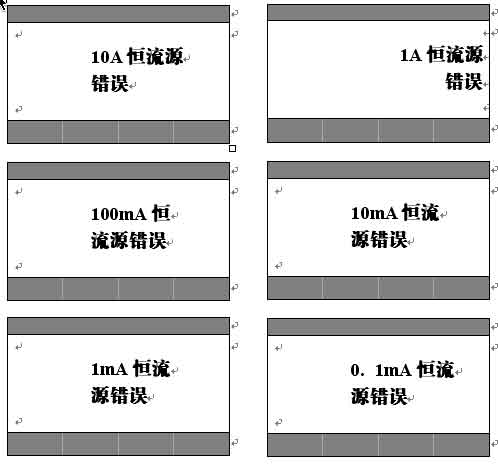

故障信息：
|
|
| |
|
|
| |
|
|
| |
如果系统自检出现以上屏幕提示，请关闭仪器电源开关30秒后重新打开电源开关，仪器进入开机自检，如屏幕还提示以上信息，请与我公司售后服务部联系。联系方式请参看“产品保修卡”

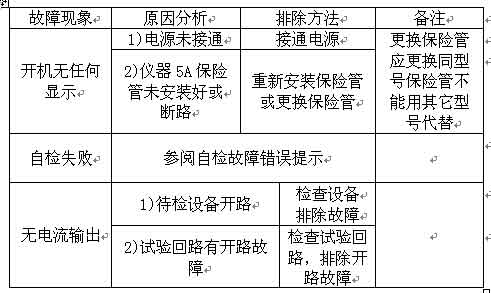

2-8．故障分析与排除
|
|
| |
|
|
| |
2-9．注意事项
为了您和设备的安全，请操作人员仔细阅读以下内容:
1． 试验时机壳必须可靠接地。
2． 在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。
3． 仪器出厂时已经校准，如无特殊情况请不要自行校准。如确实需要校准请用准确度为0.01%的标准中值电阻。
4．试验时不允许不相干的物品堆放在设备面板上和周围。
5．开机前请检查电源电压:交流220V±10% 50Hz。
6．更换保险管和配件时，请使用与本仪器相同的型号。
7．本仪器注意防潮、防油污。
8．试验时请确认被测设备已断电，并与其它带电设备断开。
9．为了安全，在测试时前请将其余开路的绕组端子全部对地短路。
2-10．运输、贮存
■运输
设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。
运输设备途中，仪器面板应朝上。
■贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。
设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
2-11．开箱及检查
■开箱注意事项
开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。
■检查内容
开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。
2-12．其它
本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。
我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。
如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。
测试速度快：本仪器采用大功率集成电路、恒流输出3A电流能快速使测量达到稳定值，从而大大缩短测量时间，比单、双臂电桥测量快度快几百倍。
（2）交直流两用：本仪器内置环保型免维护可充电瓶，交直流两用，特别适于户外无交流220V电源场合使用。是同类产品(指3A以下的恒流源直阻仪)升级换代的理想首选。
（3）测试功能齐全：本仪器测量时除了显示电阻值外，还可以显示测试电流、测试时间、环境温度。声光报警、自动放电消孤。
（4）智能化程度高：本仪器应用单片机控制、采用双路程控比较、数据分析、以及防拉弧电路。大蓝屏液晶显示，菜单操作、人机对话、操作读数极其方便、迅捷。
（5）进口机箱美观大方：本仪器采用国际标准工程塑料ABS仪器箱(或高级铝合金箱)，结构紧凑，面板布置人性化、新颖合理、体积小巧玲珑、重量轻、便于携带。
三．变比组别测试
3-1．主要功能特点：
１． 自动测量变压器的组别；
２． 自动进行相别切换，直接测量三相变压器的三相变比值；
３． 可根据不同变压器的组别计算出变比值；
４． 自动换量程；
５． 自动校基准；
６． 输入标准变比值自动计算变比误差；
７． 输入额定变比值自动计算不同分接开关下的标准变比值；(无需 输入变压器分接开关的分接位，仪器自动识别变压器分接开关的分接位，并自动计算出变压器的变比误差。)
８． 仪器具有完善的反接保护功能；
９． 仪器显示器具有背光功能；
１０． 仪器可以随时打印测试结果；
１１． 仪器具有数据保存功能，可随时查看历史数据。
3-2．技术性能：
技术指标
1、测量范围：1.0000—9999.9
2、接线方式：单相、Ｙ／Ｙ、△／△、Y/△、△/Y
3、组别范围：0--11
4、测量精度：1.0000—999.99 0.2%
1000.0—9999.9 0.5%
5、工作电源：AC220V+10% 50ＨＺ
6、工作环境：温度：--10℃--40℃ 湿度：≤85%
7、功 耗：100W
8、重 量：5Kg
9、体 积：400×340×200mm３
其他技术称号
预热时间：10～15分钟
绝 缘：在电源引入线与外壳之间用500Ｖ兆欧表测量电阻应大于20ΜΩ，加1500V交流电压１分钟不飞弧。
3-3．工作原理：
|
|
| |

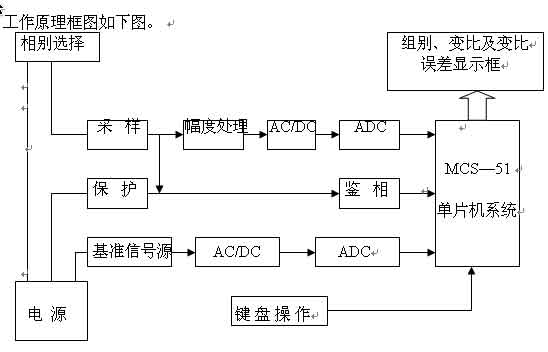

工作原理框图如下图。 |
|
| |
|
|
| |
本仪器根据双电压表测量变比的原理。采用单片机和数字技术，对一个被测变压器的变比值、变比误差及组别的测量一次性完成。由图可见:当仪器工作时，一方面从电源提取一个基准电压，经AC／DC和V／F处理，输入微机系统作为计算基准。另一方面提供一个180V
交流电压，通过相别选择开关，加到被侧变压器的高压端，然后从低压端采样到电压信号，一路经“鉴相”送到单片机进行处理测量组别，另一路经“幅度处理”、“AC／DC”
、“V／F”处理，送到单片机与基准信号进行比较，计算出变比值和变比误差。
3-4．使用方法：
相 关 名 词 说 明：
分接开关级数：指有载调压开关或无励磁调压开关的档位总数。
额定分接位：指有载调压开关或无励磁调压开关在中间位置时的档位数。
等分级数：指有载调压开关或无励磁调压开关每级的调压范围。
额定变比：指有载调压开关或无励磁调压开关在额定分接位时的变比值。
标准变比：指有载调压开关或无励磁调压开关在任何分接位时的变比值。
1、接线方法：

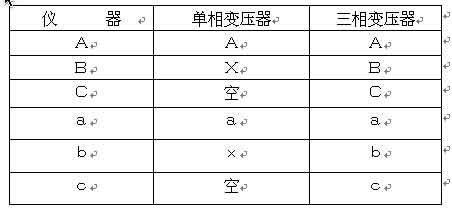

打开仪器机箱，插上电源线，将仪器的“Ａ”、“Ｂ”、“Ｃ”、“ａ”、“ｂ”、“ｃ”分别接变压器的高低压端。具体接线方法如下图： |
|
| |
|
|
| |
2、开机：

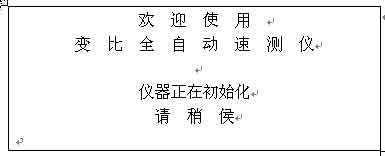

接通面板上的ＡＣ２２０Ｖ电源，打开电源开关，液晶屏显示：
|
|
| |
|
|
| |

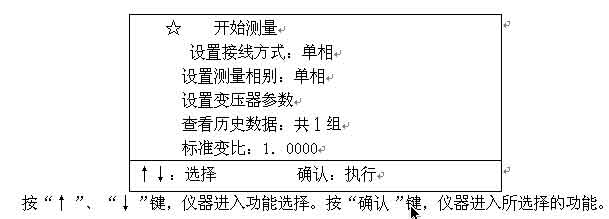

此时，仪器正在校基准，大约过２０秒后，仪器显示主菜单如下： |
|
| |
 |
|
| |
按“↑”、“↓”键，仪器进入功能选择。按“确认”键，仪器进入所选择的功能。

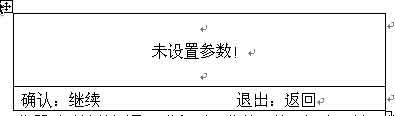

２、 未进行参数设置就开始测量，液晶屏显示如下：
|
|
| |
|
|
| |
按“确认”键，仪器以默认值测量，进入下面菜单。按“退出”键，仪器返回主菜单。
进行参数设置后开始测量，液晶屏显示如下：
|
|
| |
|
|
| |
测量完毕，液晶屏显式方式分为下面三种。 |
|
| |

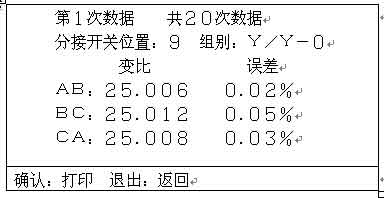

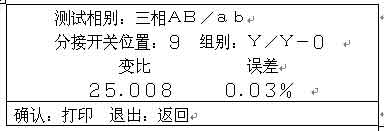

（1）、三相分开测量时，测试结果显示如下： |
|
| |
|
|
| |

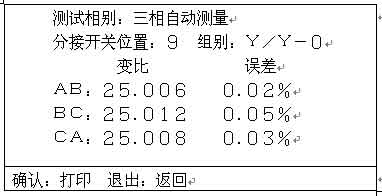

（2）、三相自动测量时，测试结果显示如下： |
|
| |
|
|
| |

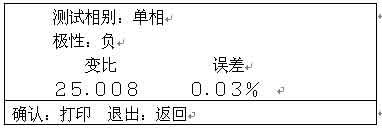

（３）、单相测量时，测试结果显示如下： |
|
| |
|
|
| |
每次测量完成后，仪器自动保存测量数据，最多能够保存２０组数据。超过２０组清除第一组数据。按“确认”键，微型打印机打印出测试数据。按“退出”键，返回主菜单。

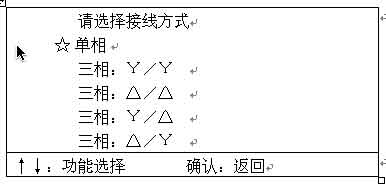

4、接线方式设置，液晶屏显示如下：
按“↑ ”、“↓”键选择变压器接线方式 。接线方式有单相、Ｙ／Ｙ、△／△、
Ｙ／△、△／Ｙ五种 。按“确认”键，锁定所选定的接线方式，并返回主菜单。
|
|
| |
|
|
| |

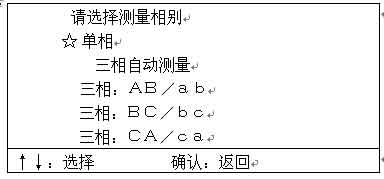

5、变压器相别设置，液晶屏显示如下： |
|
| |
|
|
| |

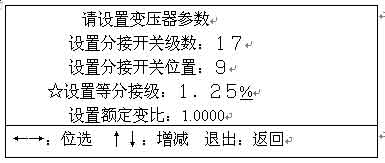

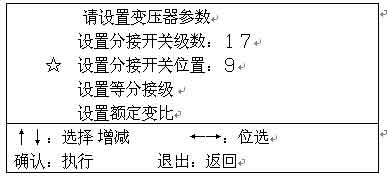

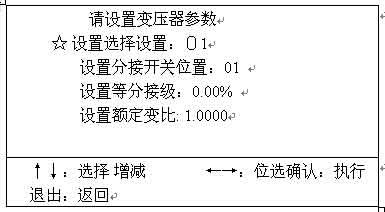

6、变压器参数的设置，液晶屏显示如下
按“↑↓”键，设置变压器测量相别。按“确认”键，锁定选定的相别，并返回主菜单。
|
|
| |
|
|
| |
按“确认”键，仪器进入分接开关级数设置，按“←”、“→”键，选择设置分接开关的位置，按“↑↓”键，设置分接开关级数，按“退出”键，仪器返回主菜单。分接开关位置自动设为额定分接位置。
7、分接开关位置的设置，液晶屏显示如下：
|
|
| |
|
|
| |
按“↑”、“↓”键，设置分接开关的位置，（此时的分接开关应为额定分接位置）。按“确认”键，锁定分接开关位置，返回设置分接开关的等分接级。
8、调压范围的设置，液晶屏显示如下：
|
|
| |
|
|
| |
按“←”、“→”键，设置分接开关等分接级数值的位置。按“↑”、“↓”键，设置分接开关等分接级的数值。按“退出”键，锁定分接开关等分接级的数值，并返回主菜单。
9、额定变比的设置：
|
|
| |
|
|
| |

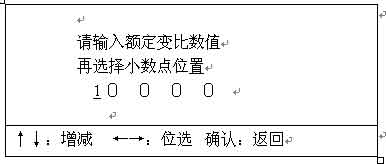

按“←”、“→”键，选择变压器额定变比数值的位置。按“↑↓”键，设置变压器变比的数值。按“确认”键，锁定变比数值，进入下面菜单。 |
|
| |
|
|
| |

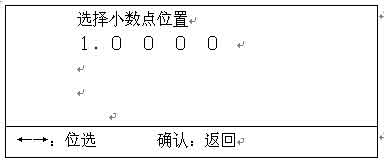

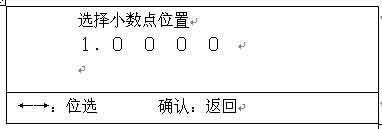

按“←”、“→”键，选择变压器额定变比值的小数点位置。按“确认”键，锁定变比数值，进入上一级菜单。
说明：设置的变比值为额定变比值，通过设置分接开关的级数、位置和调压范围，仪器自动判断分接开关的位置。
10、历史数据查看，液晶显示如下：
|
|
| |
|
|
| |
11、设置标准变比：
在未进行6—9项设置时，可进行标准变比的设置，液晶显示如下：
|
|
| |
|
|
| |
按“←”、“→”键，选择变压器标准变比数值的位置。按“↑↓”键，设置变压器变比的数值。按“确认”键，锁定变比数值，进入下面菜单。按“←”、“→”键，选择变压器标准变比值的小数点位置。按“确认”键，锁定变比数值，返回主菜单。
在进行了6—9项设置时，标准变比值为额定变比值。
|
|
| |
|
|
| |
3-5．注意事项：
⒈当“正常工作”指示灯亮时，被试品上加有１８０V的测量电压，不允许接触被试品及其联结导线和接线柱，以免造成触电事故。
⒉联线时不能将高低压接反，以免造成仪器损坏，此时仪器液晶屏显示“接线错误，仪器自动保护。请关电源后检查。”
3-6． 保养与维修：
本产品应置于通风、阴凉、干燥、清洁出保存，注意防潮防腐蚀性的气体。免费保修三年（人为损坏除外），终生负责维修。
四．交流耐压试验：
此功能采用专业保护电路合闸，过流、自动保护，声光报警。

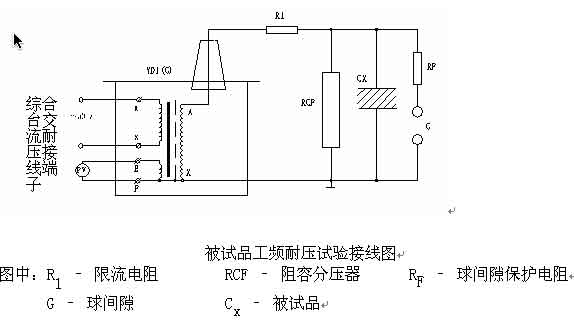

4-1．交流耐压试验接线图：
|
|
| |
|
|
| |
4-2交流耐压试验操作说明；
操作程序：
1、 按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。（试验变压器详见说明书）
2、 操作前应根据被试品品的容量及电压等级，调整好电流继电器。
3、
合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮，此时可以进行升压试验。缓慢顺时针旋动调压器手柄并密切注视电压表（应以每秒2~3kV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。
4、 当达到被试品规定的耐压时间时台内会发出报警声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。
5、 在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮使电压回到规定值。
6、 试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
7、 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时应将调压器回零，并将计时按钮复位。以便下次操作。
4-3．试验变压器使用条件：
1、 环境温度：-5～+40℃
2、 海拔高度：<1500m
3、 相对湿度：<85%
五．产品随机附件
1、产品使用手册 1套
2、产品合格证 1套
3、直阻测试线 1套
4、变比测试线 1套
5、测试台及主机 1套
|
|
| |
|
|
| |

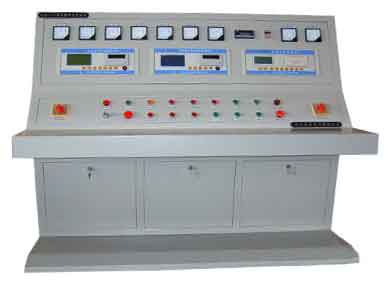

HRBT全自动智能型变压器特性综合试验台
功能简介 |
|
| |
可完成单相、三相变压器的空载试验，短路试验。测量的项目有三相电压有效值、平均值、三相电流的有效值、功率及电源的频率。根据上面的测试结果，直接计算出变压器的空载损耗、空载电流百分比、负载损耗、阻抗电压百分比。
★全自动智能型变压器综合试验台具备如下测试功能：
1、变压器空载特性测试（空载损耗、空载电流百分比）；
2、变压器负载特性测试（负载损耗、阻抗电压百分比）；
3、变压器变比、组别、变比误差测试；
4、变压器直流电阻测试；
5、变压器绝缘电阻测试；
6、变压器工频耐压测试；
7、变压器倍频耐压测试；
8、环境温度测试；
★全自动变压器综合试验台由三大部分组成：
1、计算机及数据处理软件系统；
2、各测试单元数据收集系统；
3、强电控制及仪表监视综合系统；
★全自动变压器综合试验台软件介绍：
1、软件安装条件能在Windows 98 、Windows 2000、Windows XP 等软件下正常工作；实现全自动测试;
2、软件的基本功能:
A、变压器综合试验台软件可操作控制变压器变比测试仪、变压器绕组直流电阻测试仪、变压器特性测试仪；
B、变压器综合试验台软件可按试验编号、容量、试验日期查询；
3、变压器综合试验台软件的具体要求:
A、软件人机界面友好，操作直观简单；
B、软件工作既可自动接收下传数据、亦可人工录入数据。
|
|
